苍穹外卖-day01

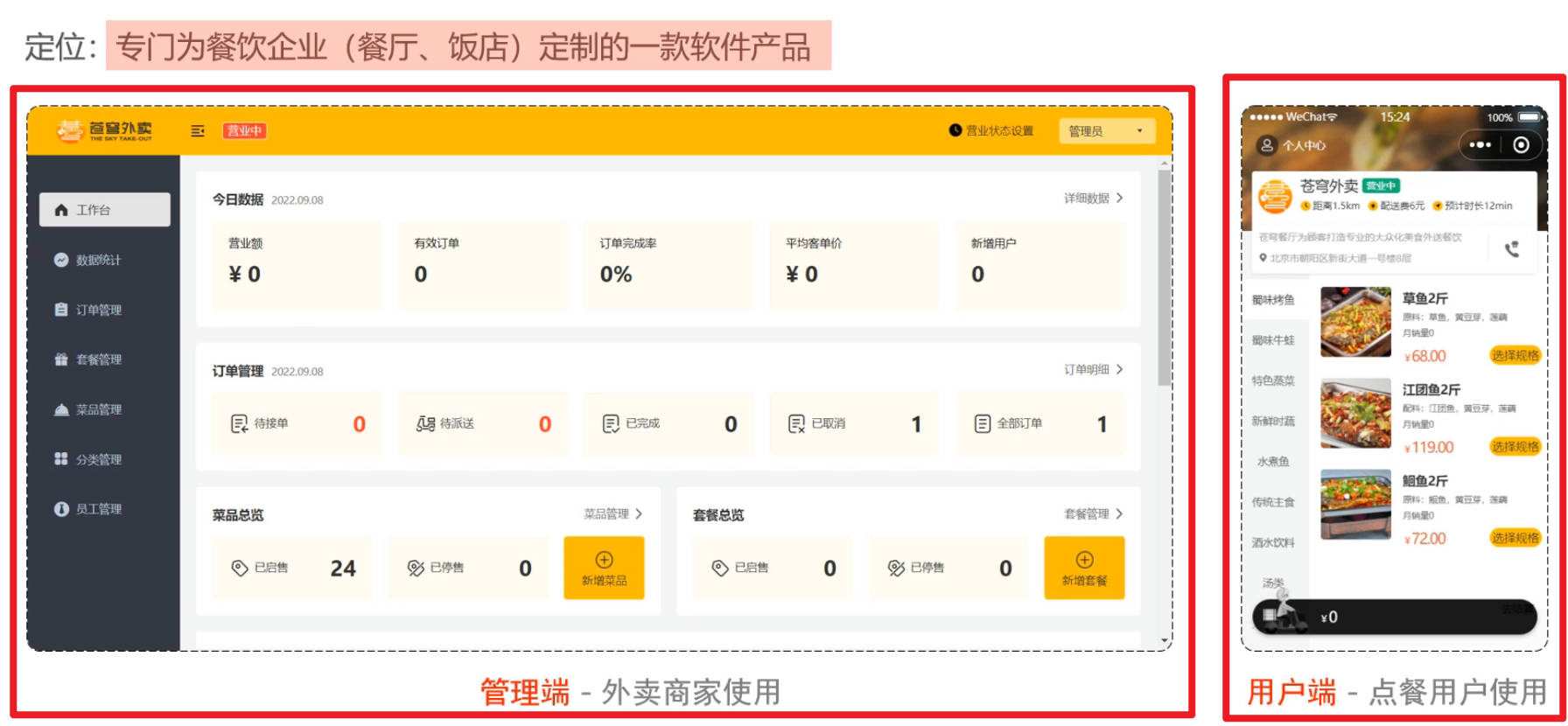

项目整体效果展示:

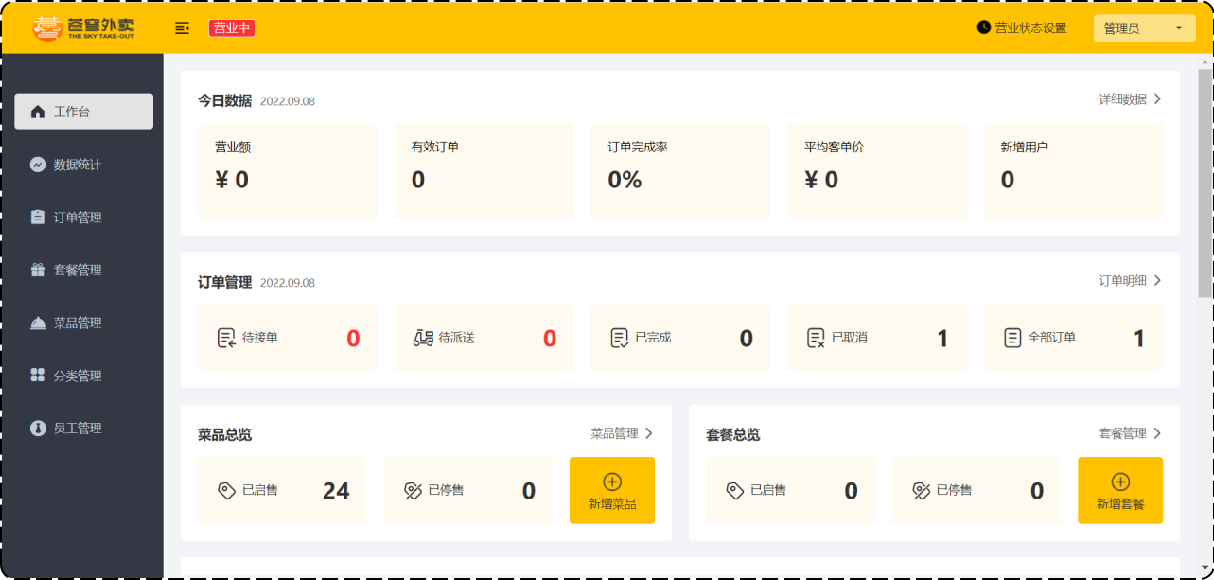

管理端-外卖商家使用

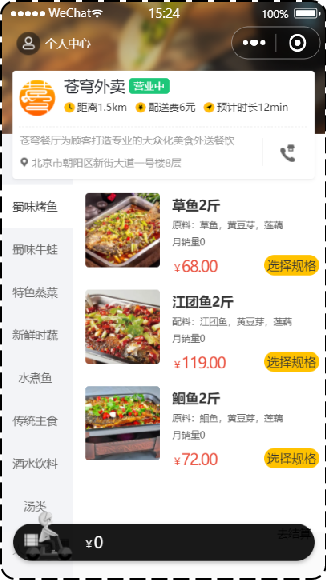

用户端-点餐用户使用
软件开发整体介绍

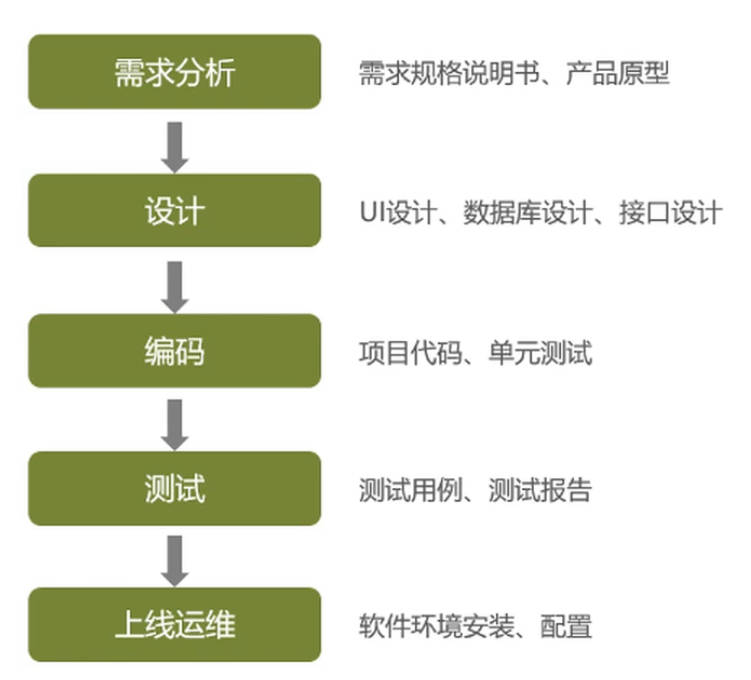

软件开发流程

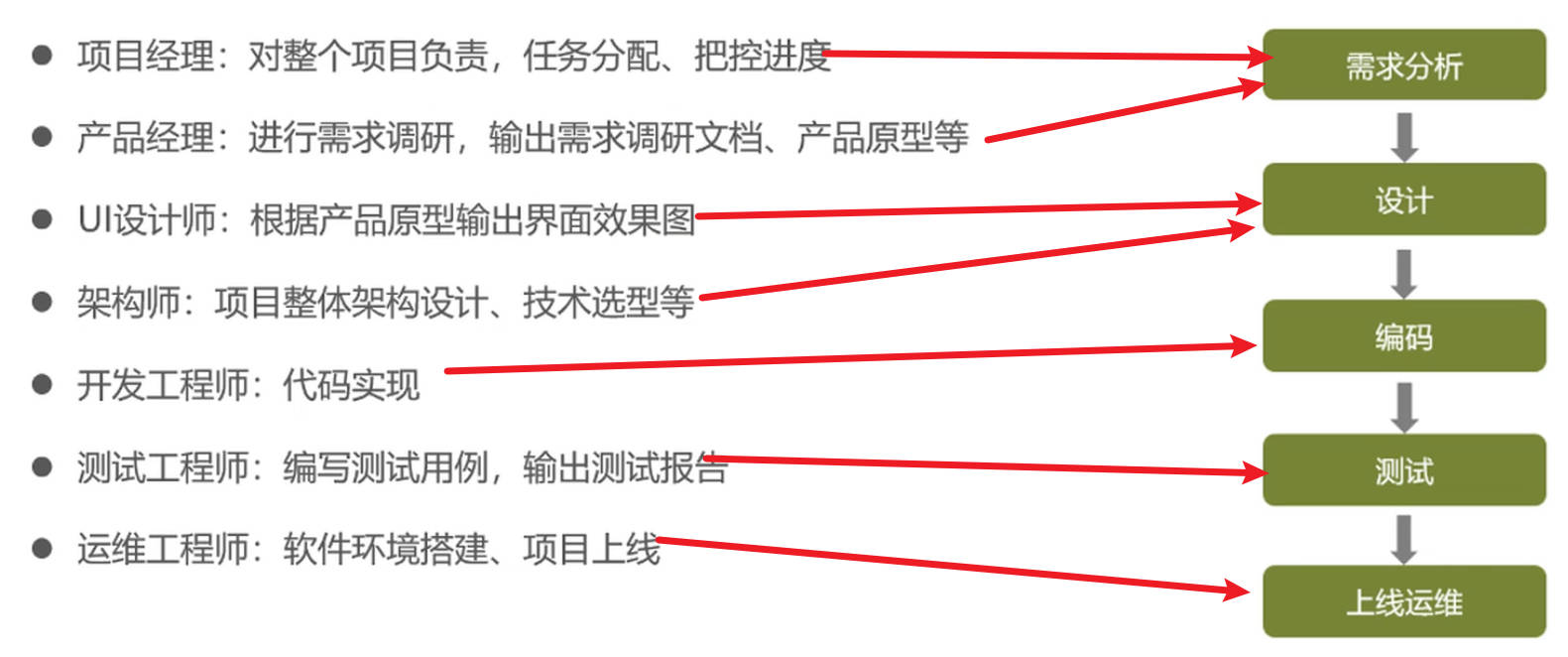

角色分工

| 岗位/角色 | 对应阶段 | 职责/分工 |
|---|---|---|
| 项目经理 | 全阶段 | 对整个项目负责,任务分配、把控进度 |
| 产品经理 | 需求分析 | 进行需求调研,输出需求调研文档、产品原型等 |
| UI设计师 | 设计 | 根据产品原型输出界面效果图 |
| 架构师 | 设计 | 项目整体架构设计、技术选型等 |
| 开发工程师 | 编码 | 功能代码实现 |
| 测试工程师 | 测试 | 编写测试用例,输出测试报告 |
| 运维工程师 | 上线运维 | 软件环境搭建、项目上线 |

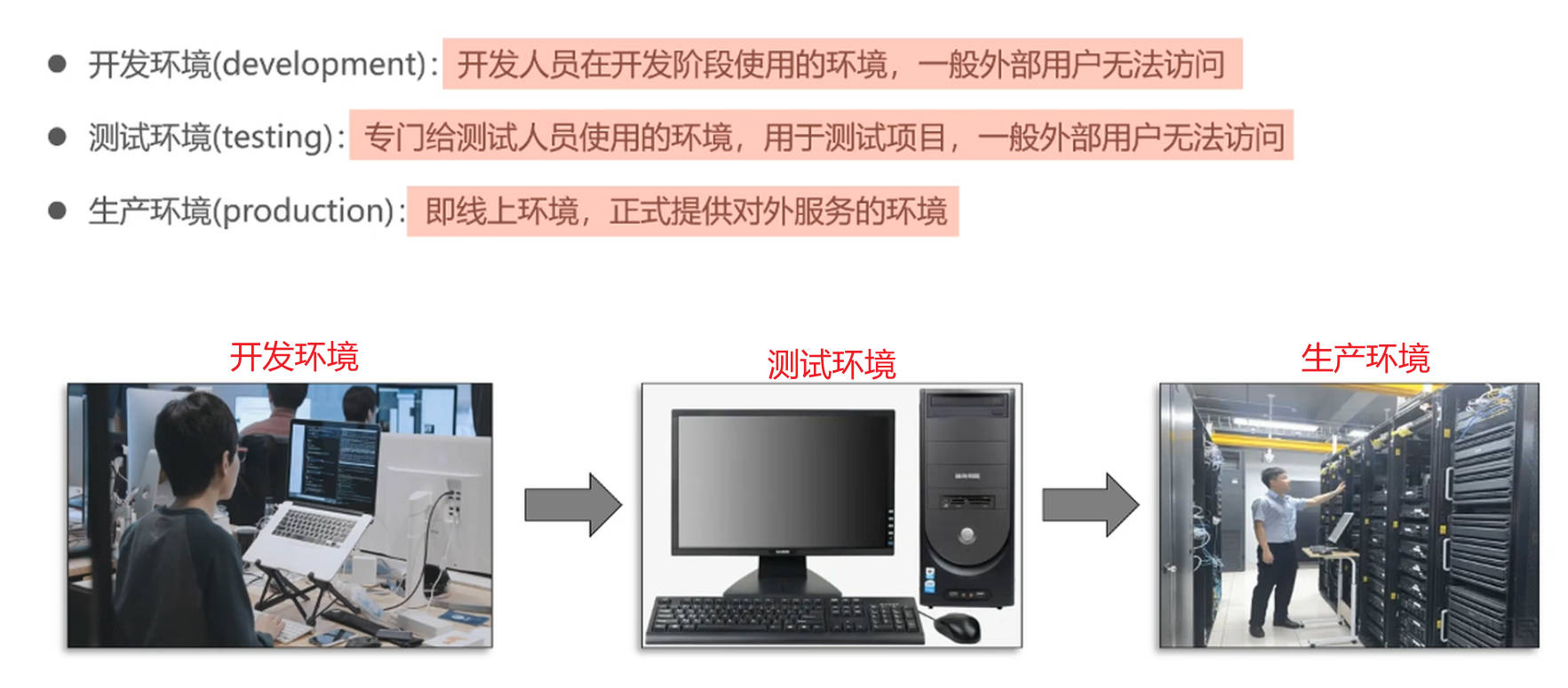

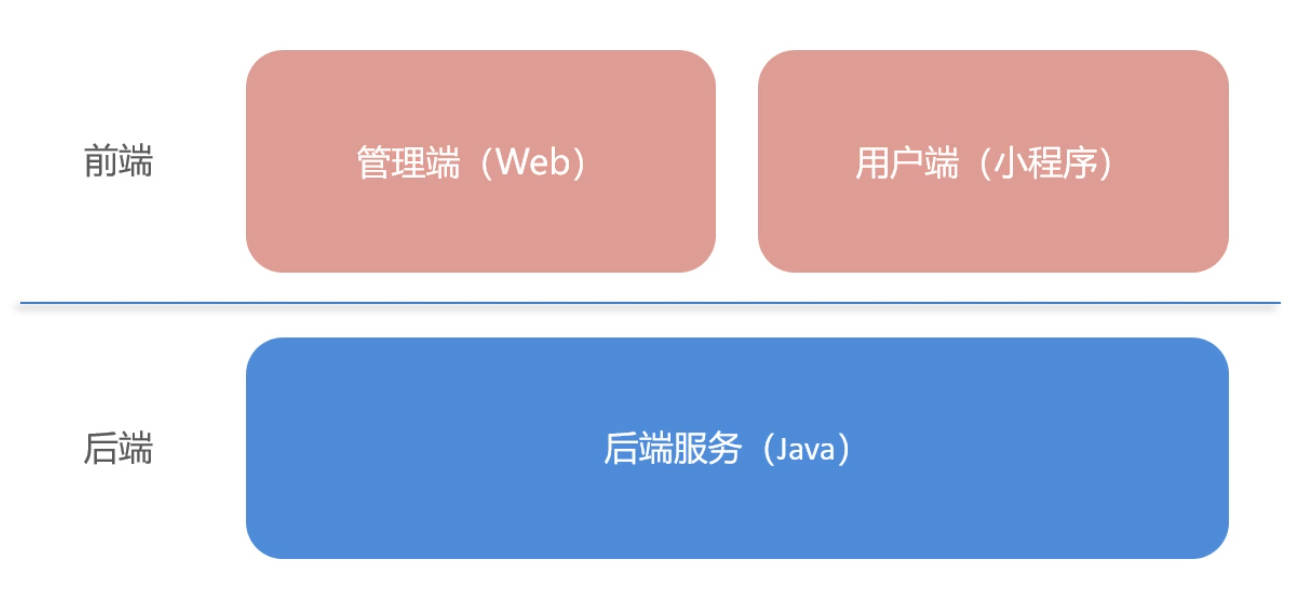

软件环境

苍穹外卖项目介绍
项目介绍

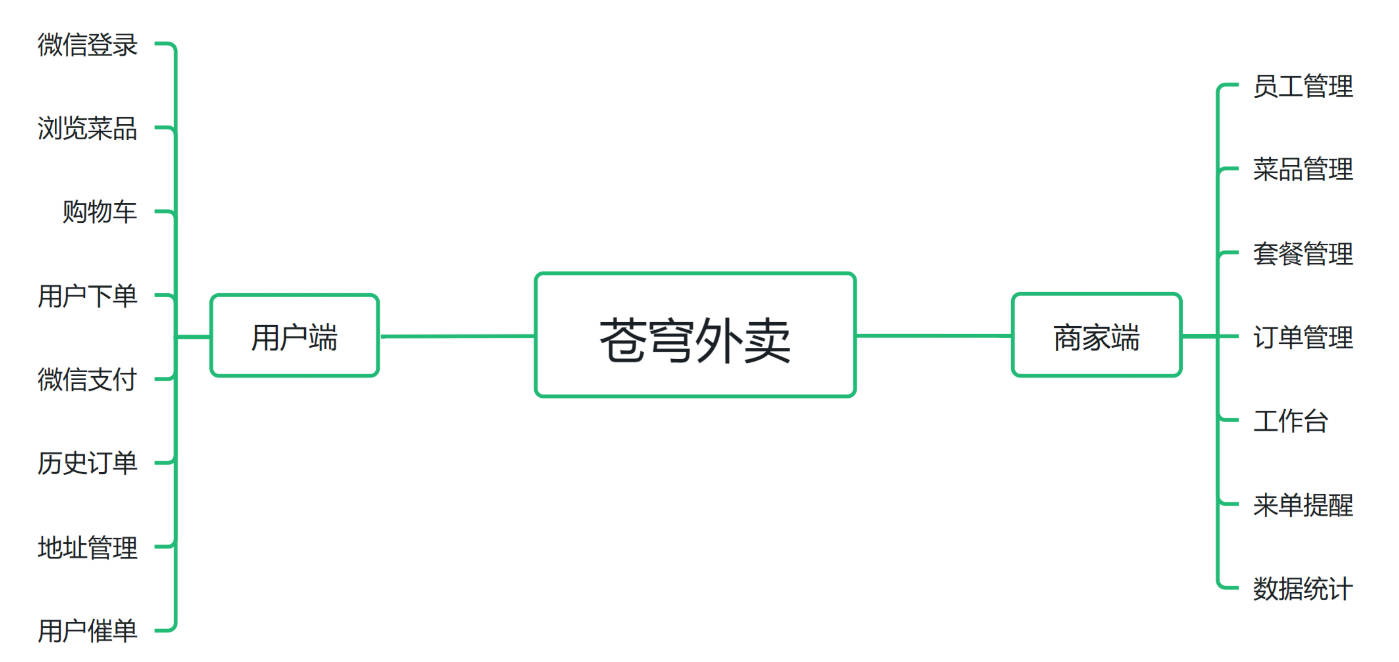

功能架构:
体现项目中的业务功能模块

产品原型
产品原型:
用于展示项目的业务功能,一般由产品经理进行设计

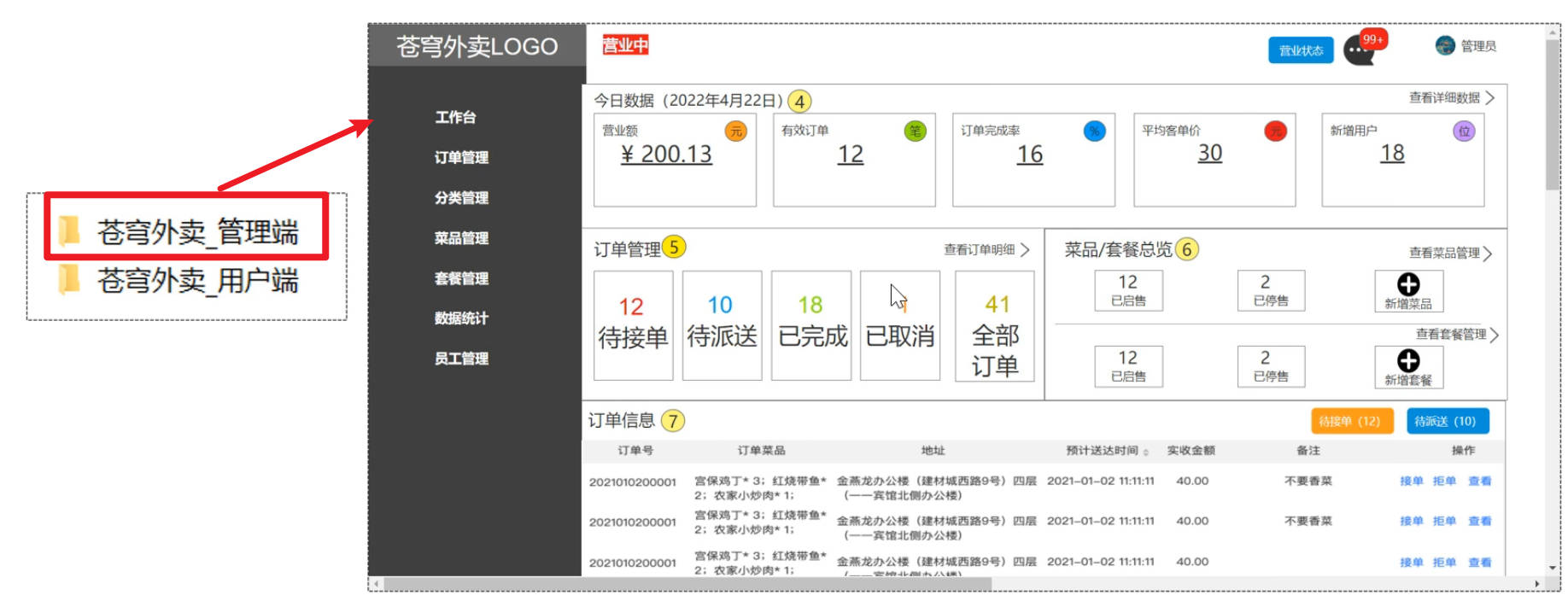

1). 管理端
餐饮企业内部员工使用。 主要功能有:
| 模块 | 描述 |
|---|---|
| 登录/退出 | 内部员工必须登录后,才可以访问系统管理后台 |
| 员工管理 | 管理员可以在系统后台对员工信息进行管理,包含查询、新增、编辑、禁用等功能 |
| 分类管理 | 主要对当前餐厅经营的 菜品分类 或 套餐分类 进行管理维护, 包含查询、新增、修改、删除等功能 |
| 菜品管理 | 主要维护各个分类下的菜品信息,包含查询、新增、修改、删除、启售、停售等功能 |
| 套餐管理 | 主要维护当前餐厅中的套餐信息,包含查询、新增、修改、删除、启售、停售等功能 |
| 订单管理 | 主要维护用户在移动端下的订单信息,包含查询、取消、派送、完成,以及订单报表下载等功能 |
| 数据统计 | 主要完成对餐厅的各类数据统计,如营业额、用户数量、订单等 |

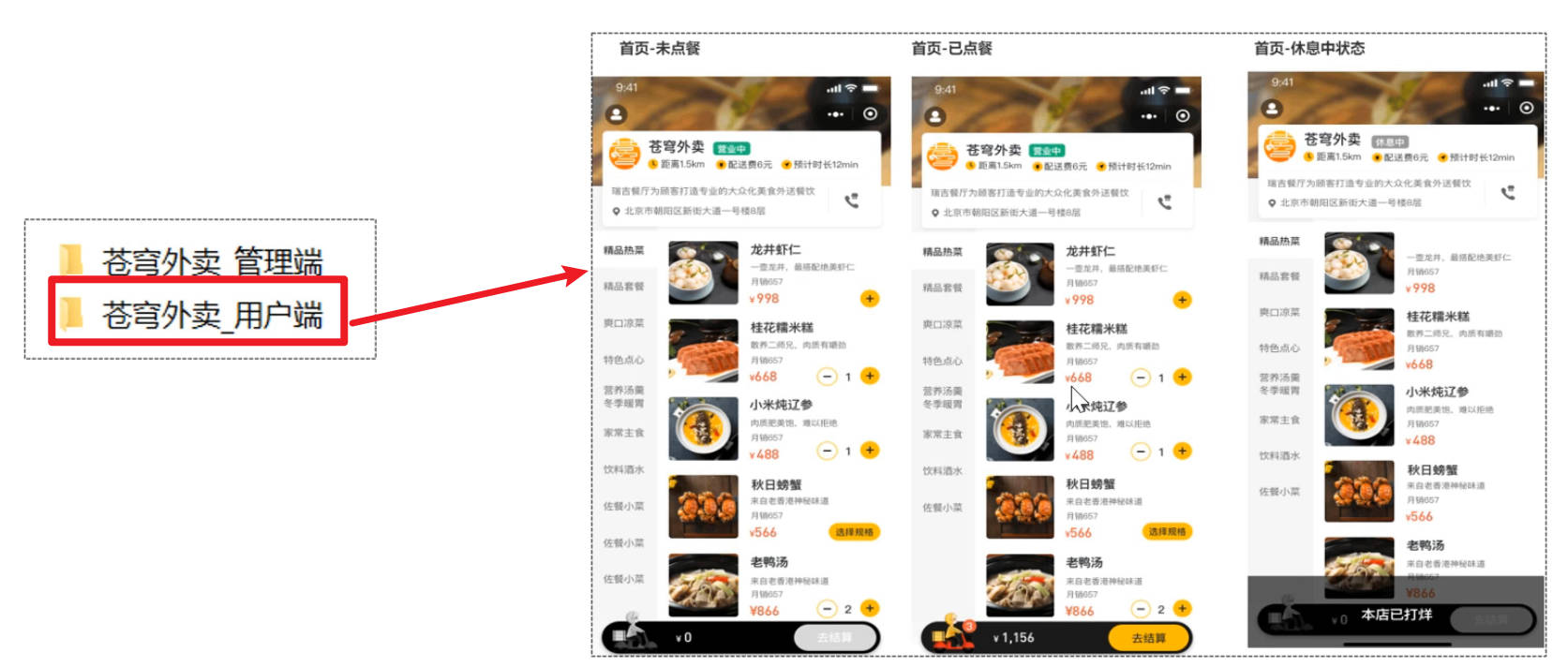

2). 用户端
移动端应用主要提供给消费者使用。主要功能有:
| 模块 | 描述 |
|---|---|
| 登录/退出 | 用户需要通过微信授权后登录使用小程序进行点餐 |
| 点餐-菜单 | 在点餐界面需要展示出菜品分类/套餐分类, 并根据当前选择的分类加载其中的菜品信息, 供用户查询选择 |
| 点餐-购物车 | 用户选中的菜品就会加入用户的购物车, 主要包含 查询购物车、加入购物车、删除购物车、清空购物车等功能 |
| 订单支付 | 用户选完菜品/套餐后, 可以对购物车菜品进行结算支付, 这时就需要进行订单的支付 |
| 个人信息 | 在个人中心页面中会展示当前用户的基本信息, 用户可以管理收货地址, 也可以查询历史订单数据 |

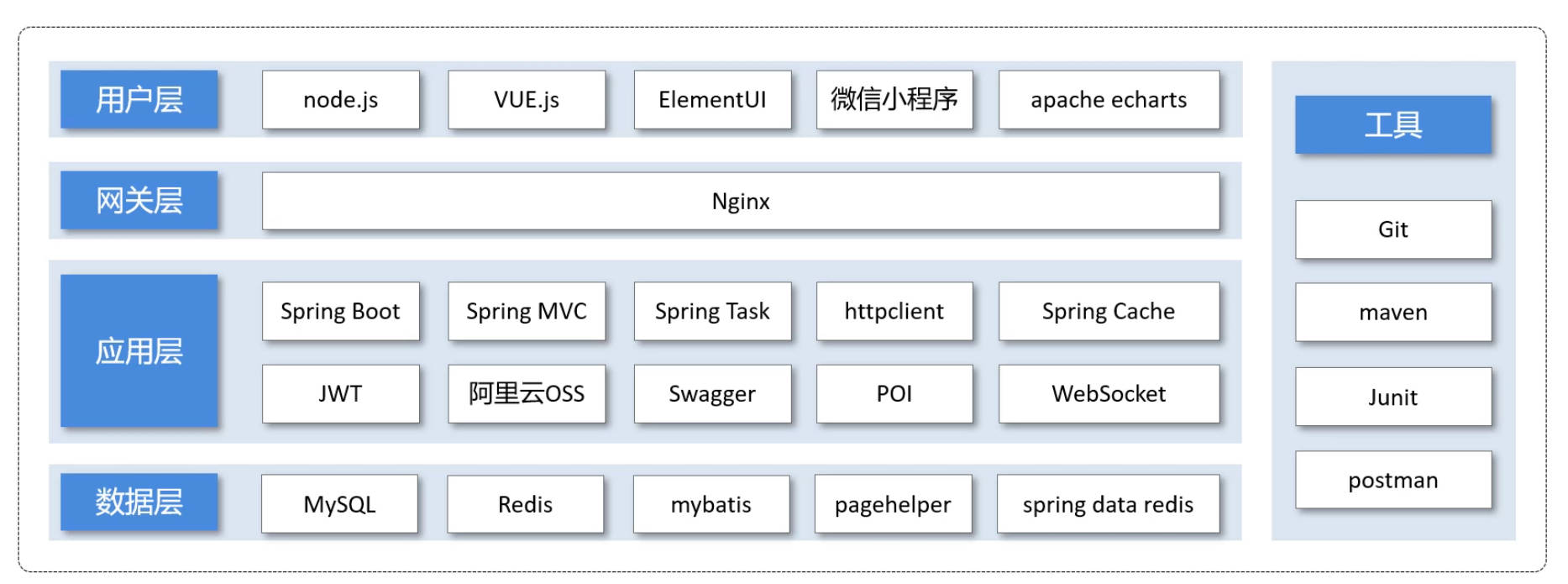

技术选型
技术选型:
展示项目中使用到的技术框架和中间件等

用户层
商家端:
简单的网页,使用了前端三件套,以及ElementUI,apache echarts 等技术
用户端:
基于微信小程序进行开发
网关层:
Nginx:
使用Nginx来部署前端。是一款高性能Web开源服务器,在大型项目中,我们可以使用Nginx的负载均衡来合理请求到多台服务器,减小后端服务器压力
应用层:
Spring boot:
基于Spring的开源框架,简化各项配置,使得开发人员专注于业务功能的实现
Spring MVC: 基于 MVC(Model-View-Controller)模式的 Web 应用程序开发框架。它提供了一种结构清晰、模块化的方式来构建可扩展的 Web 应用程序
Spring Task: 定时任务依赖,完成相关配置,后端可以定时完成任务
Httpclient:
HTTP开源的通信库,使得后端可以发送和处理后端请求,常用于后端请求各种接口时用到
Spring Cache:
缓存依赖,把数据存储到缓存中,如果前端再次请求相同数据,使得后端可以从缓存中拿数据,减少了对数据库的IO操作,降低了后端服务器的压力。
JWT:
令牌技术,校验用户身份。
阿里云OSS:
第三方云存储技术,后端调用阿里云OSS来存储菜品等图片。
Swagger:
开源框架,实现设计、构建和测试RESTful API的开源框架,但在本项目中,我们使用的是Swagger的优化版本Knife4j,它基于注解的方式注解在启动类上,在后端启动之后,在网页输入localhost 8080/doc.html就可以打开相关接口管理界面。
POI:
读取和写入Microsoft Office格式文件,如Word文档、Excel电子表格和PowerPoint演示文稿。
WebSocket:
一种通信协议,允许客户端与服务器进行持久化连接,并且区别于请求-响应模式,WebSocket协议实现了客户端与服务器的双向通信。
数据层:
MySQL:
关系型存储系统,基于表的形式对数据进行存储,直接存储数据到磁盘当中
Redis:
键值型存储系统,基于键值对的形式对数据进行存储,数据会被存储到缓存当中
Mybatis:
开源的持久层框架,简化了java与关系型数据的之间的操作
pagehelper: 分页框架,以注解的形式使用,简化分页查询中的分页查询操作
spring data redis:
spring框架提供的与Redis数据库进行交互的模块,简化在java中使用Redis的操作步骤。
工具:
Git:
分布式文件管理工具,追踪管理文件变化,适用于多人开发
maven:
开源的项目管理工具,用于构建和管理Java项目。它提供了一种标准化的项目结构和构建过程,使得开发人员可以更容易地管理项目依赖、构建项目、运行测试和部署应用程序
Junit:
Java开源单元测试框架,可以对指定方法进行单元测试,简化开发人员测试流程
postman:
接口测试工具,可以便捷的代替前端对后端发送各种请求,测试接口运行效果。
开发环境搭建

开发环境搭建主要包含前端环境和后端环境两部分
前端环境搭建
1). 前端工程基于 nginx

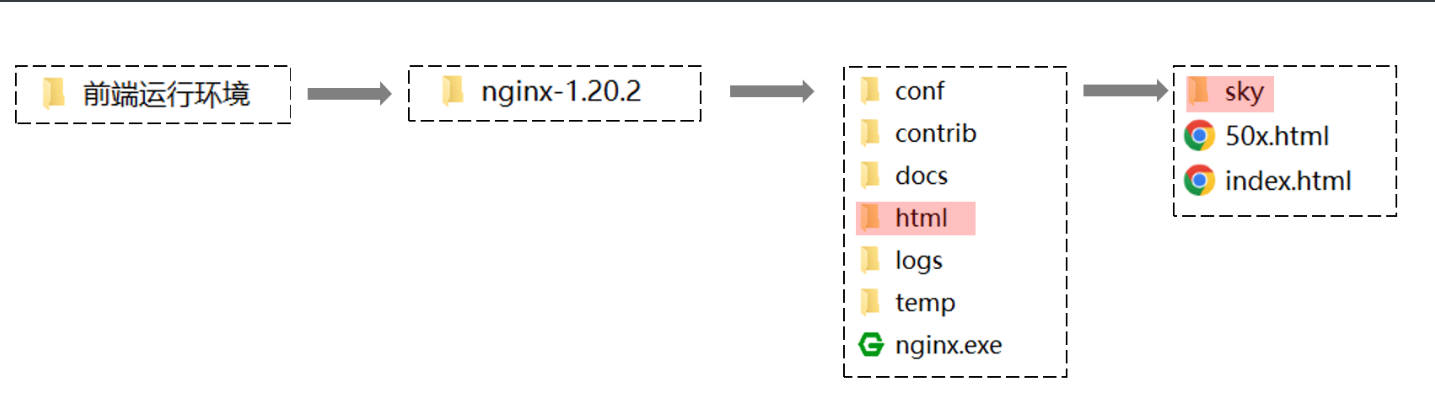

从资料中找到前端运行环境的nginx,移动到非中文目录下。

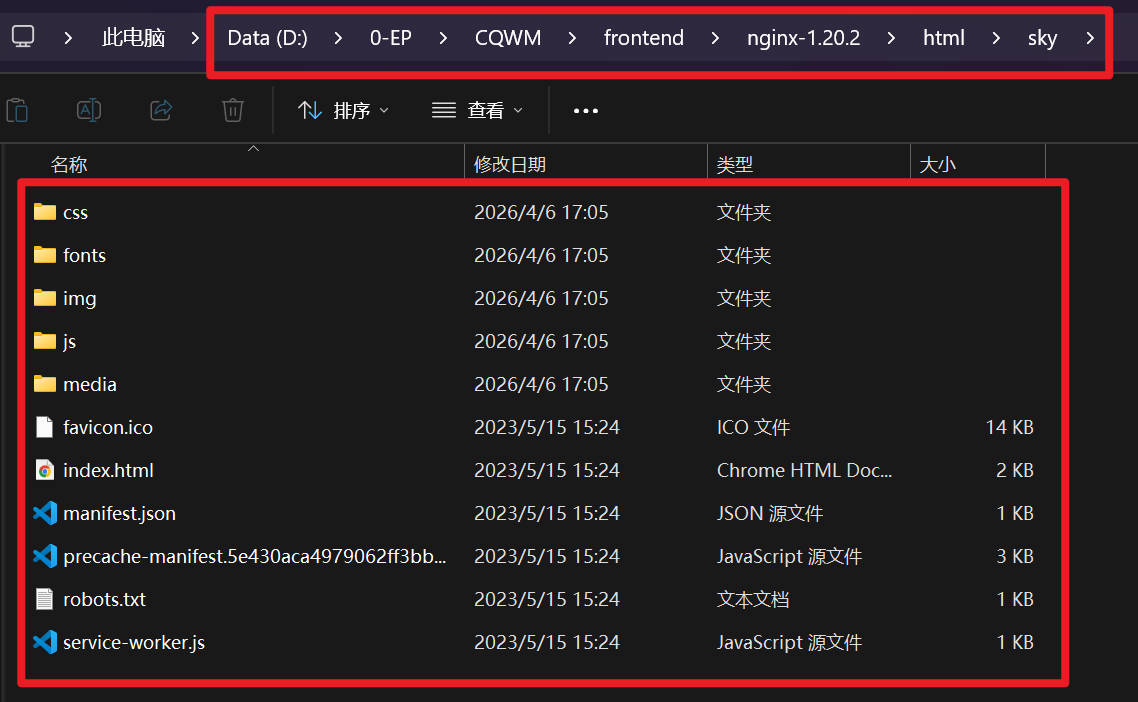

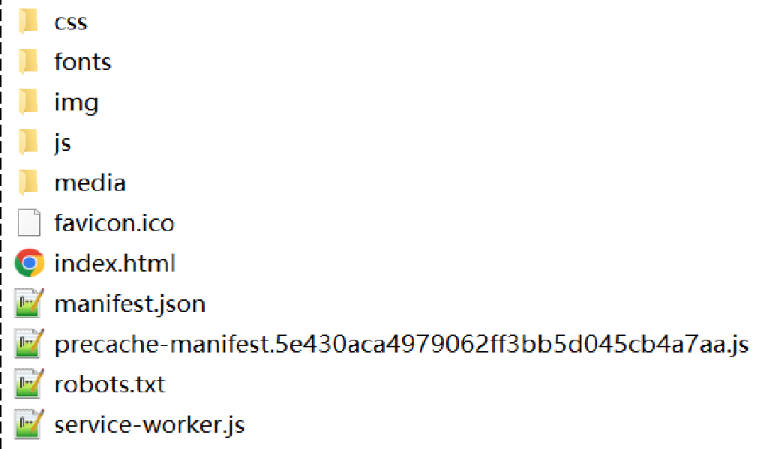

sky目录中存放了管理端的前端资源,具体如下:

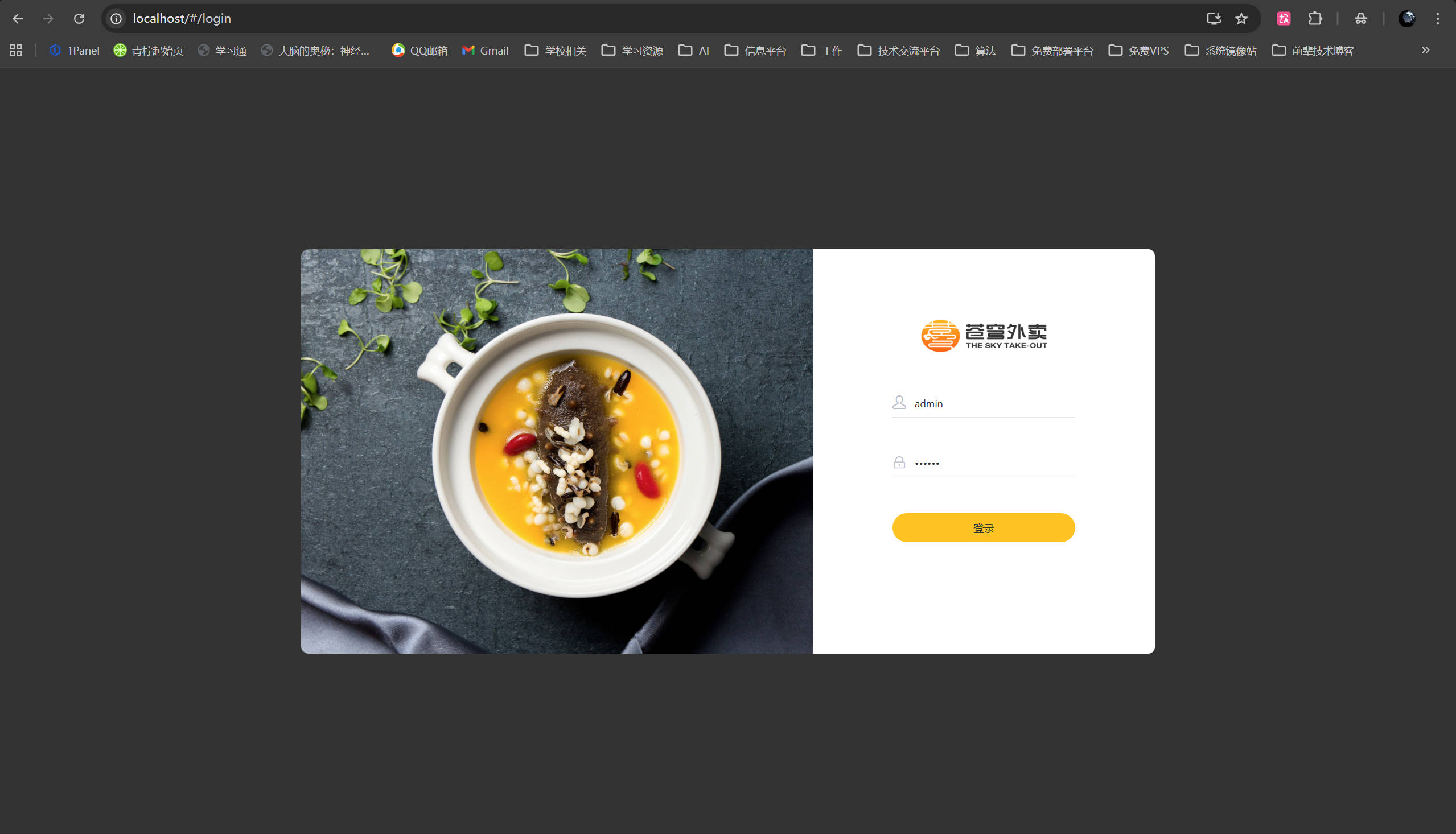

2). 启动nginx,访问测试
双击 nginx.exe 即可启动 nginx 服务,访问端口号为 80
http://localhost:80

后端环境搭建
熟悉项目结构
后端工程基于
maven进行项目构建,并且进行分模块开发

提示

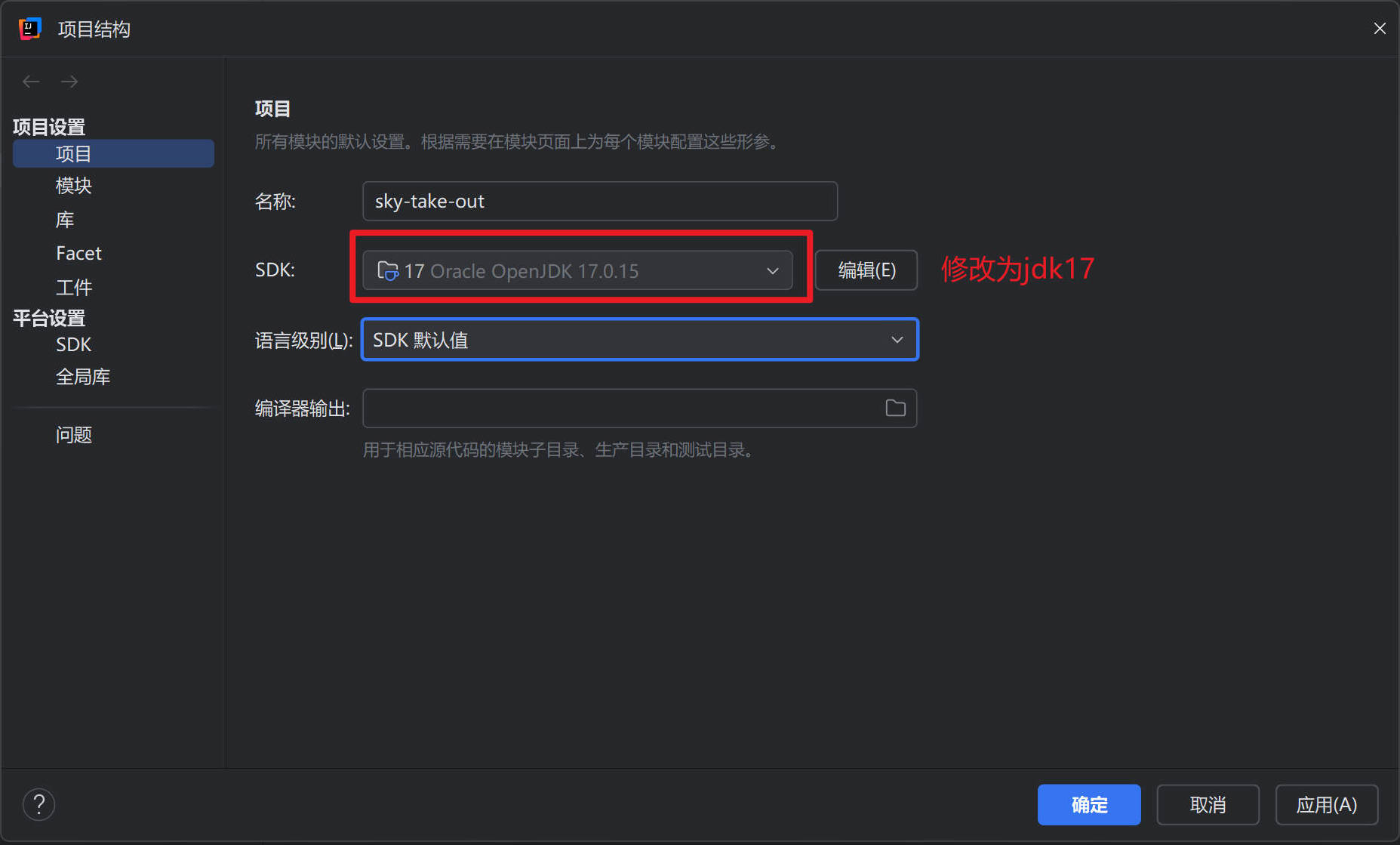

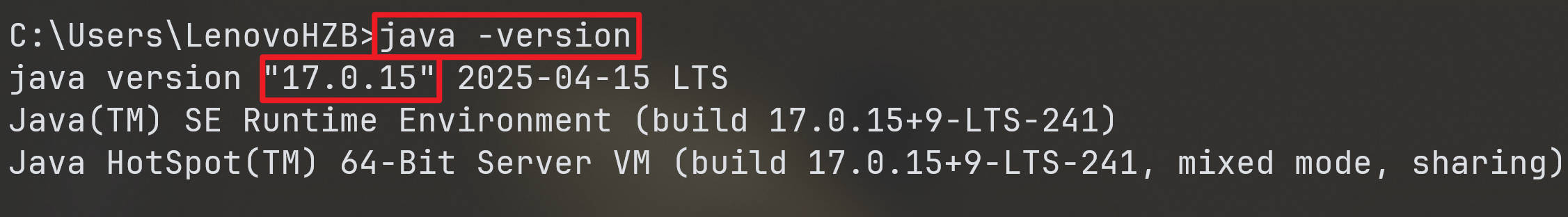

- 修改项目的JDK版本为
jdk17

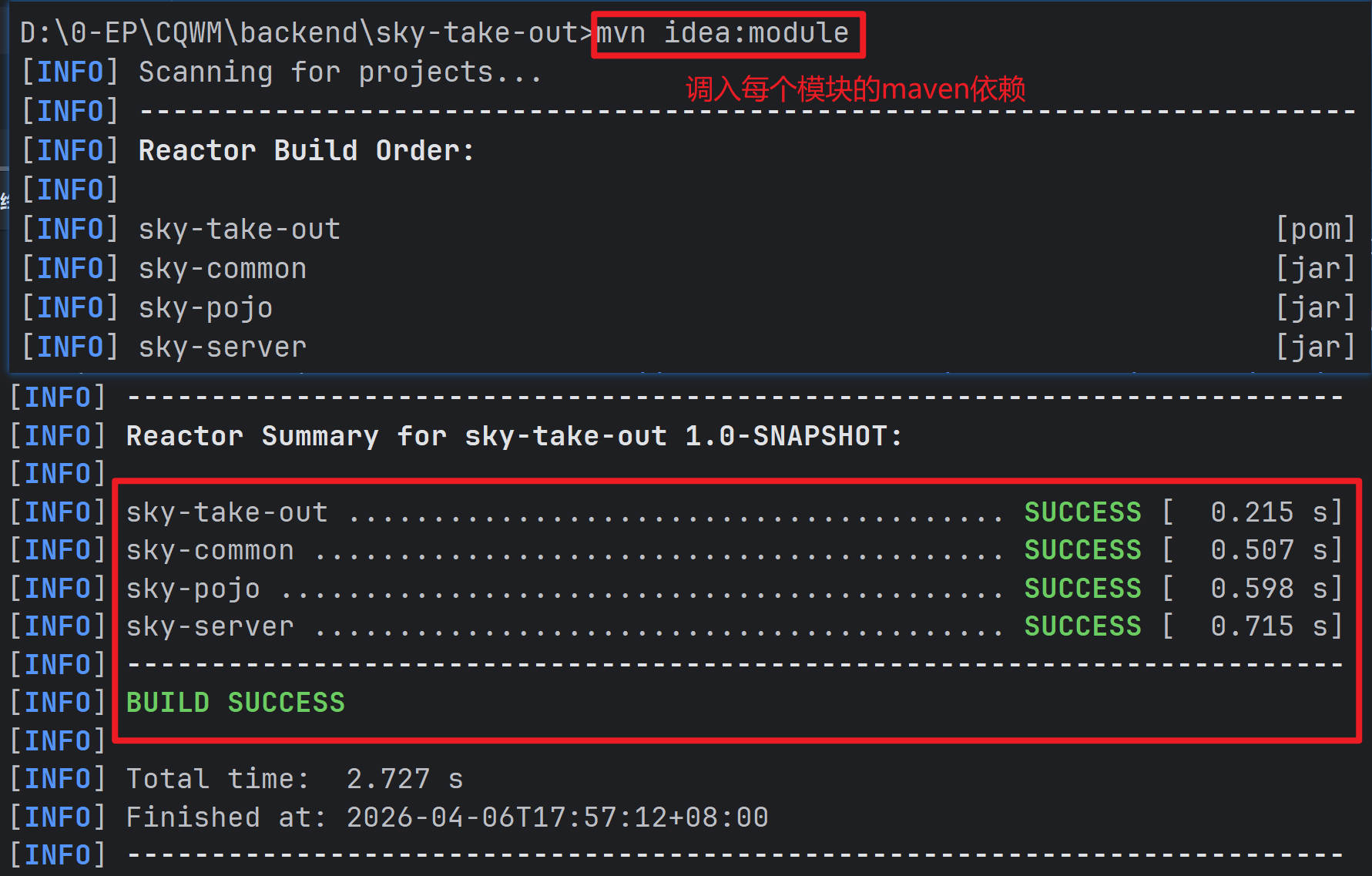

- 运行mvn idea:module,导入每个模块的Maven依赖

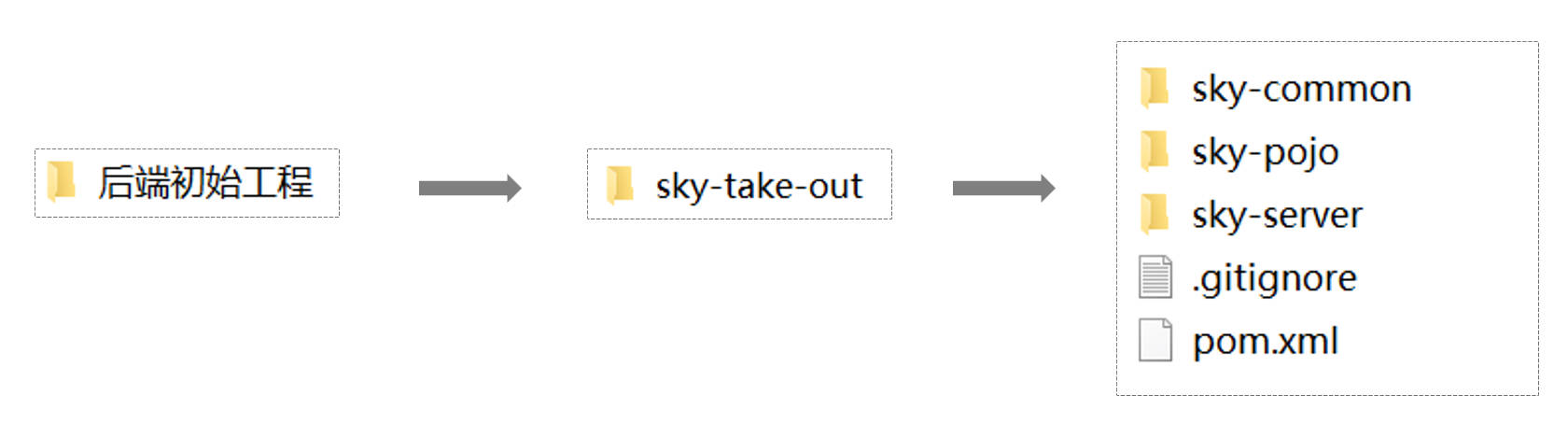

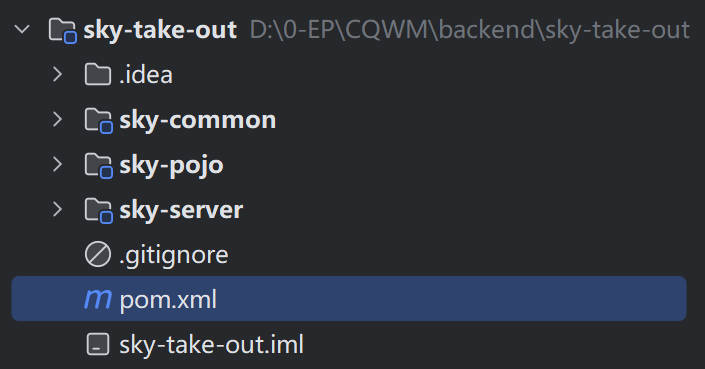

项目的整体结构:

对工程的每个模块作用说明:
| 序号 | 名称 | 说明 |
|---|---|---|
| 1 | sky-take-out | maven父工程,统一管理依赖版本,聚合其他子模块 |
| 2 | sky-common | 子模块,存放公共类,例如:工具类、常量类、异常类等 |
| 3 | sky-pojo | 子模块,存放实体类、VO、DTO等 |
| 4 | sky-server | 子模块,后端服务,存放配置文件、Controller、Service、Mapper等 |
分析上述的每个子模块:
sky-common: 模块中存放的是一些公共类,可以供其他模块使用

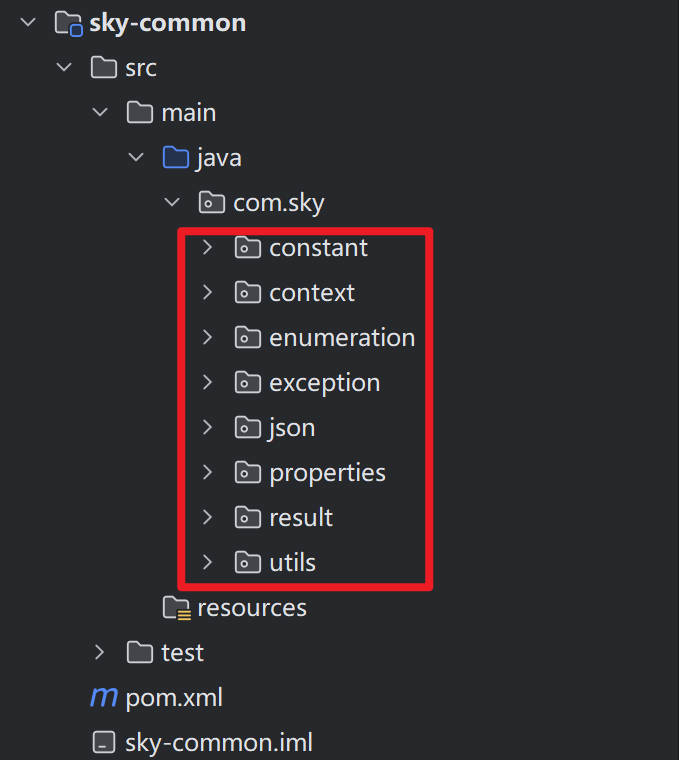

分析sky-common模块的每个包的作用:
名称 说明 constant 存放相关常量类 context 存放上下文类 enumeration 项目的枚举类存储 exception 存放自定义异常类 json 处理json转换的类 properties 存放SpringBoot相关的配置属性类 result 返回结果类的封装 utils 常用工具类 sky-pojo: 模块中存放的是一些 entity、DTO、VO

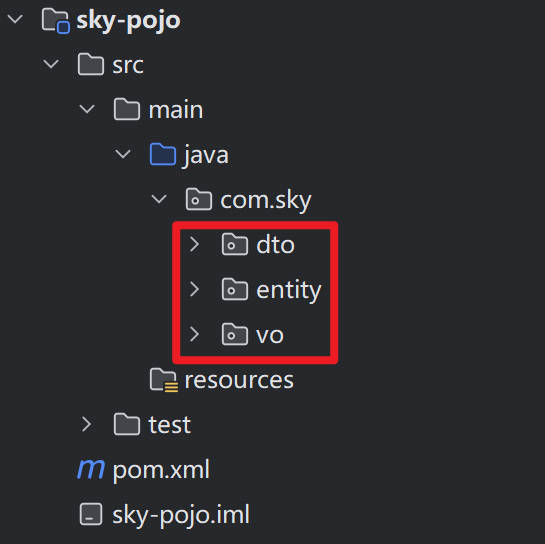

分析sky-pojo模块的每个包的作用:
名称 说明 Entity 实体,通常和数据库中的表对应 DTO 数据传输对象,通常用于程序中各层之间传递数据 VO 视图对象,为前端展示数据提供的对象 POJO 普通Java对象,只有属性和对应的getter和setter sky-server: 模块中存放的是 配置文件、配置类、拦截器、controller、service、mapper、启动类等

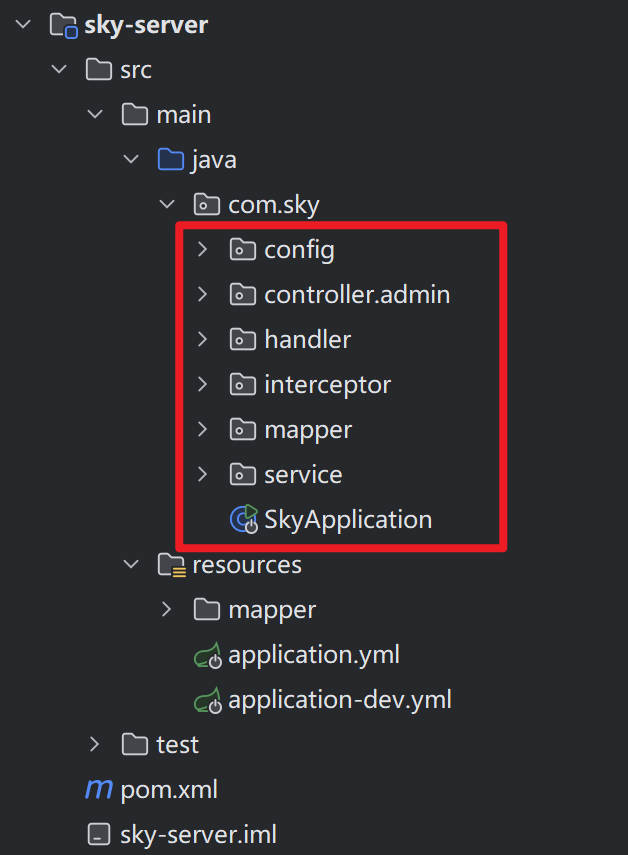

分析sky-server模块的每个包的作用:
名称 说明 config 存放配置类 controller 存放controller类 interceptor 存放拦截器类 mapper 存放mapper接口 service 存放service类 SkyApplication 启动类
Git版本控制
使用Git进行项目代码的版本控制,具体操作:

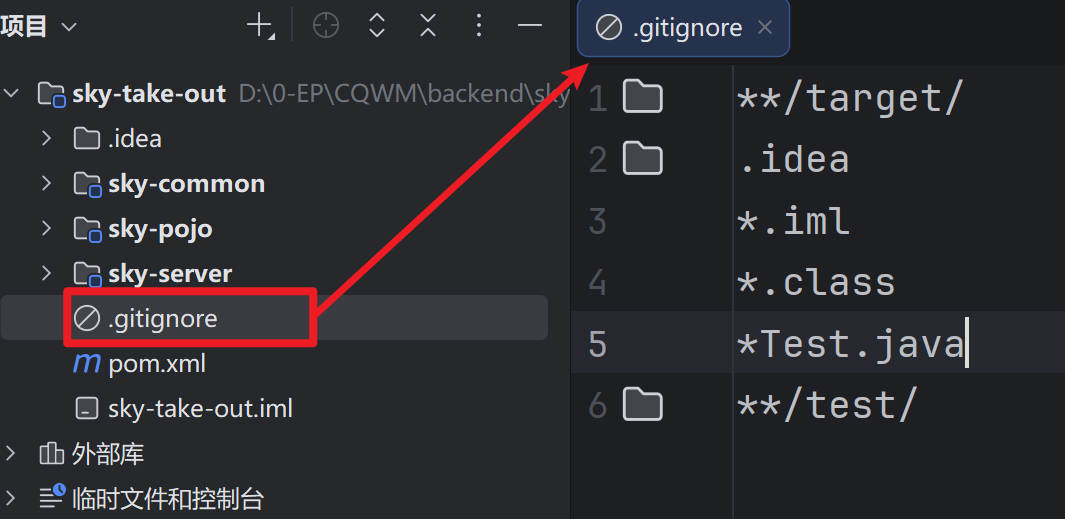

- 编写.gitignore文件(不想要提交到远程仓库的文件)
**/target/
.idea
*.iml
*.class
*Test.java
**/test/

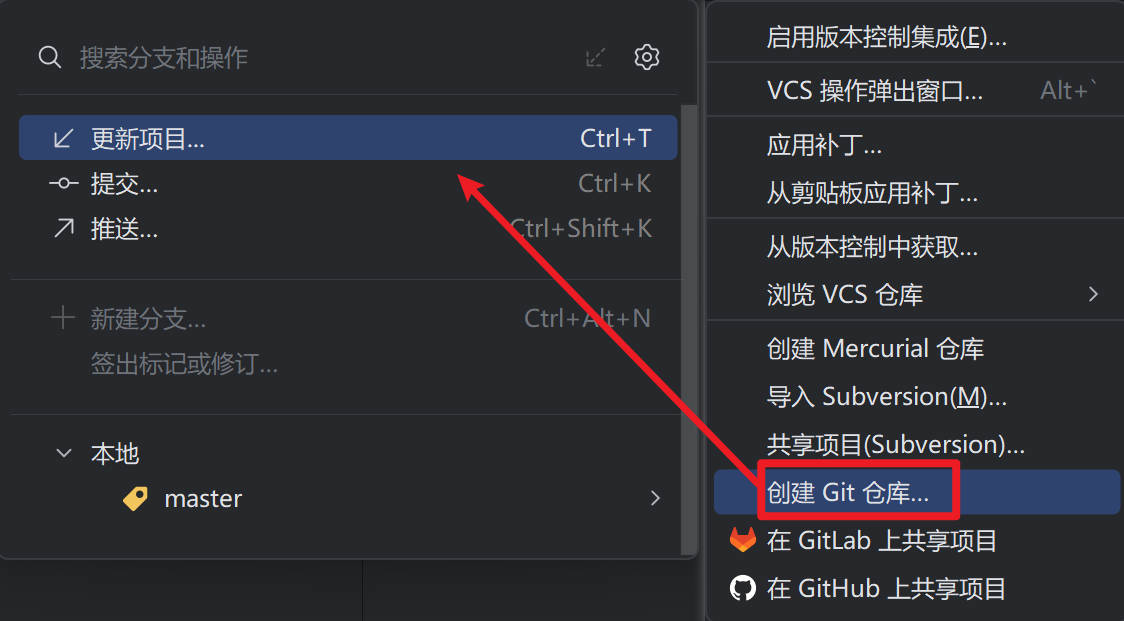

1). 创建Git本地仓库

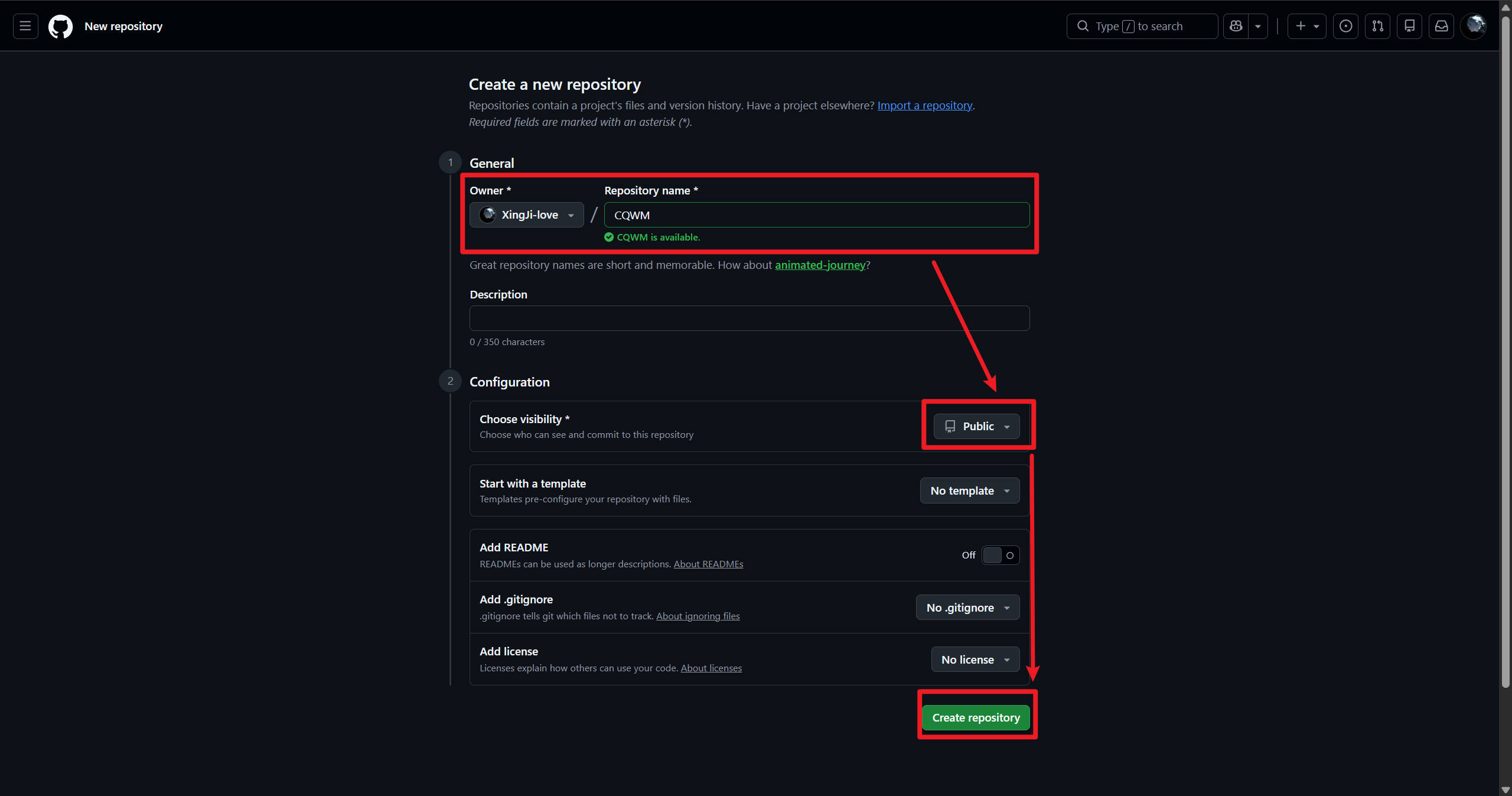

2). 创建Git远程仓库

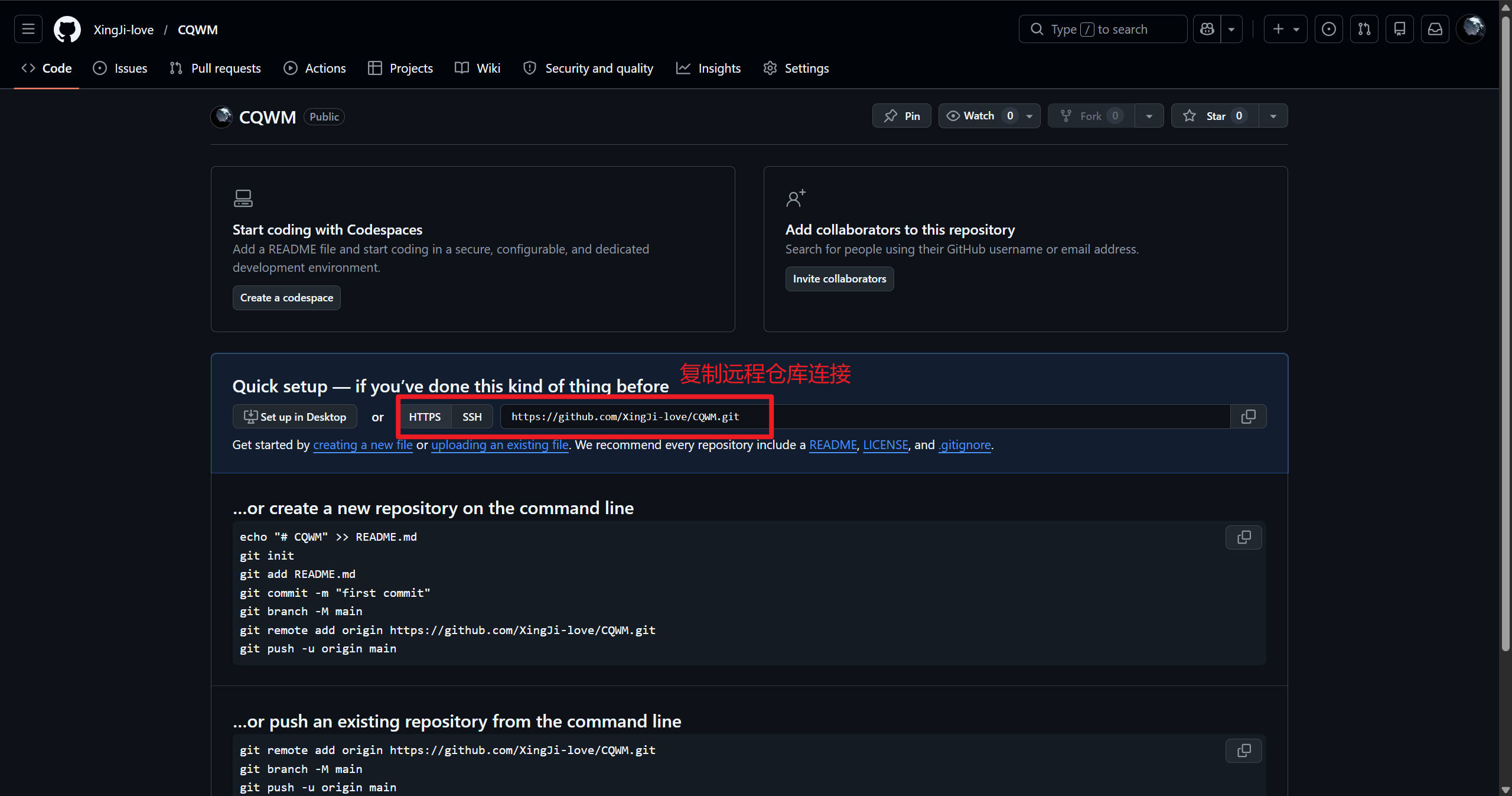

访问https://github.com/,新建仓库

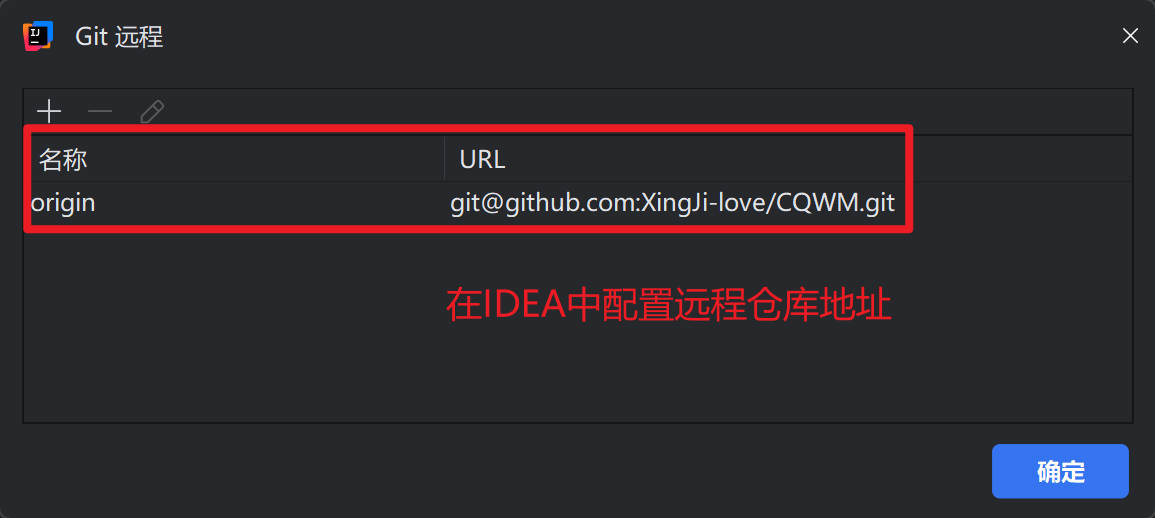

- 在IDEA中配置github的远程仓库地址

3). 将本地文件推送到Git远程仓库

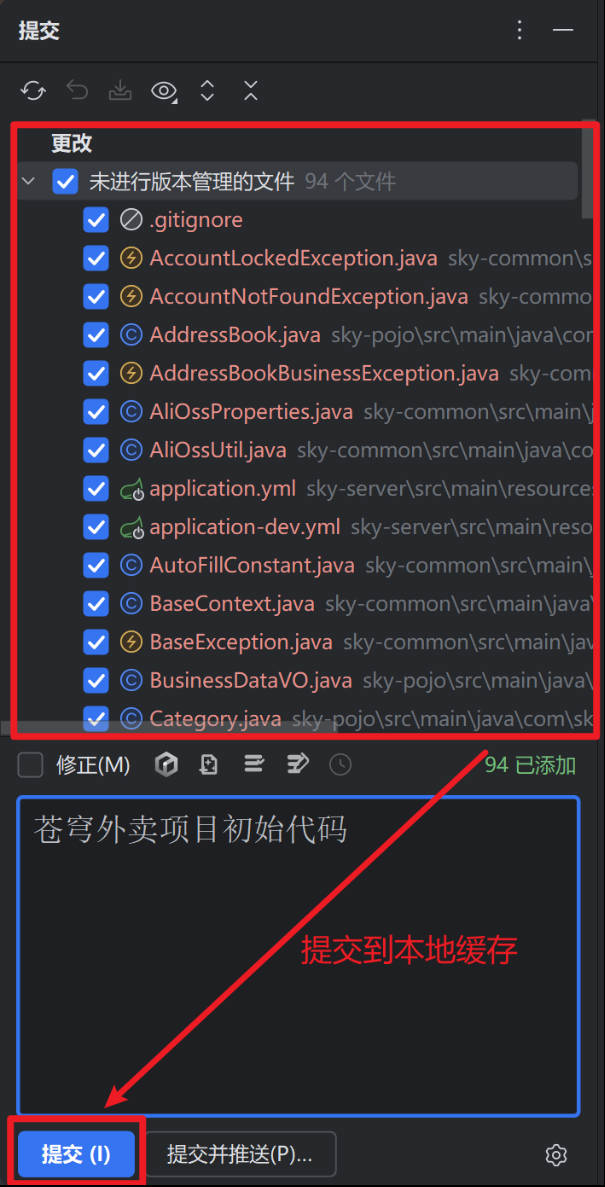

- 提交到本地仓库

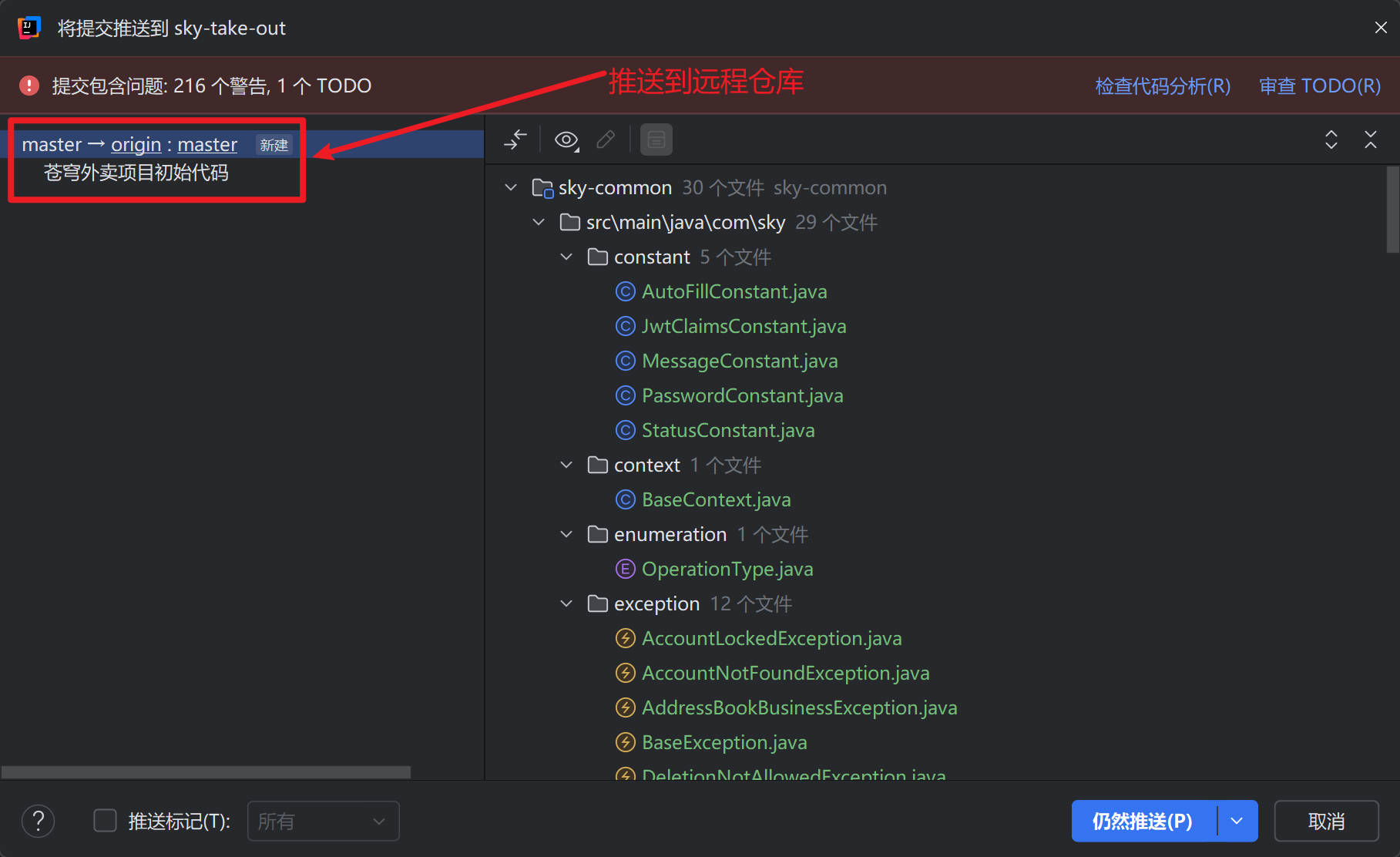

- 提交到github远程仓库

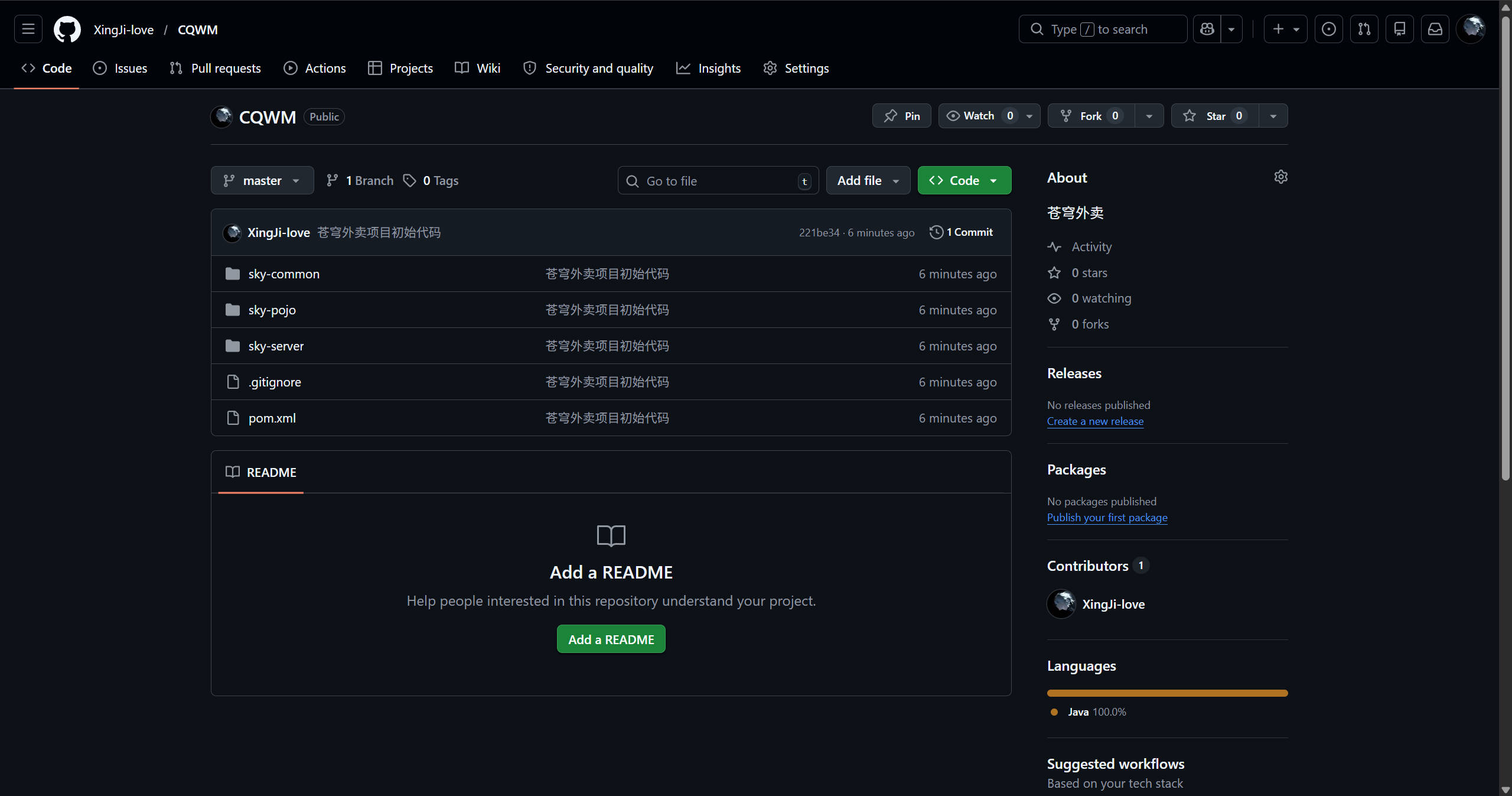

- 成功推送至github远程仓库

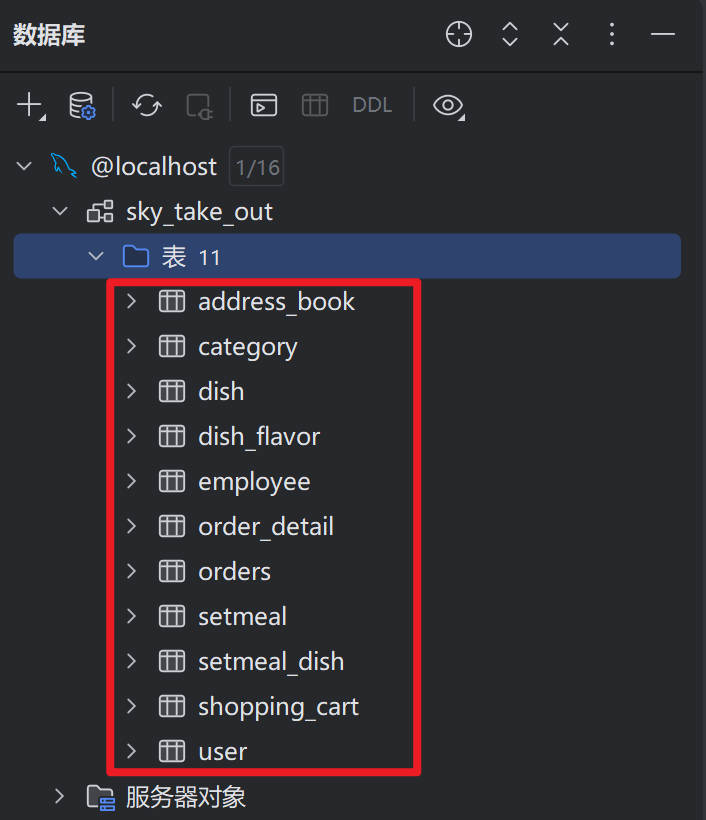

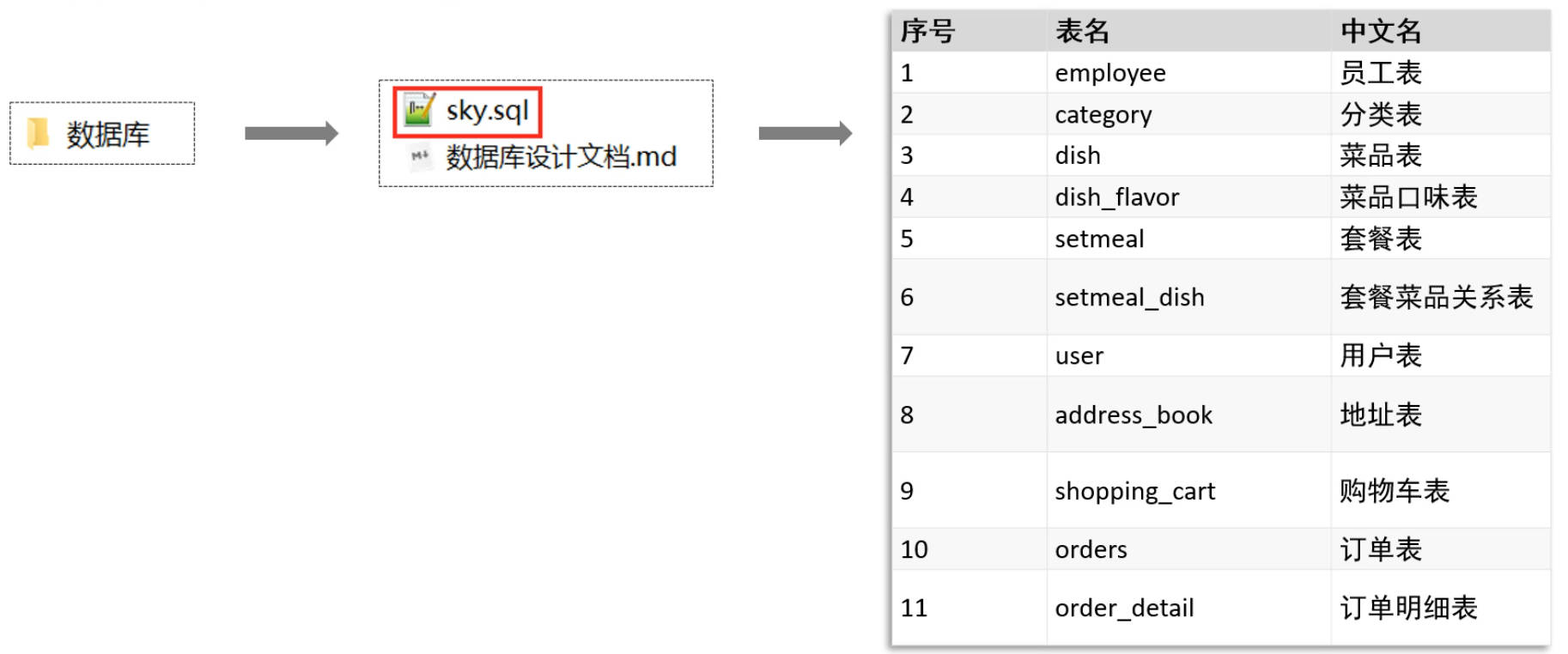

数据库环境搭建


每张表的说明:
| 序号 | 表名 | 中文名 |
|---|---|---|
| 1 | employee | 员工表 |
| 2 | category | 分类表 |
| 3 | dish | 菜品表 |
| 4 | dish_flavor | 菜品口味表 |
| 5 | setmeal | 套餐表 |
| 6 | setmeal_dish | 套餐菜品关系表 |
| 7 | user | 用户表 |
| 8 | address_book | 地址表 |
| 9 | shopping_cart | 购物车表 |
| 10 | orders | 订单表 |
| 11 | order_detail | 订单明细表 |
导入接口文档

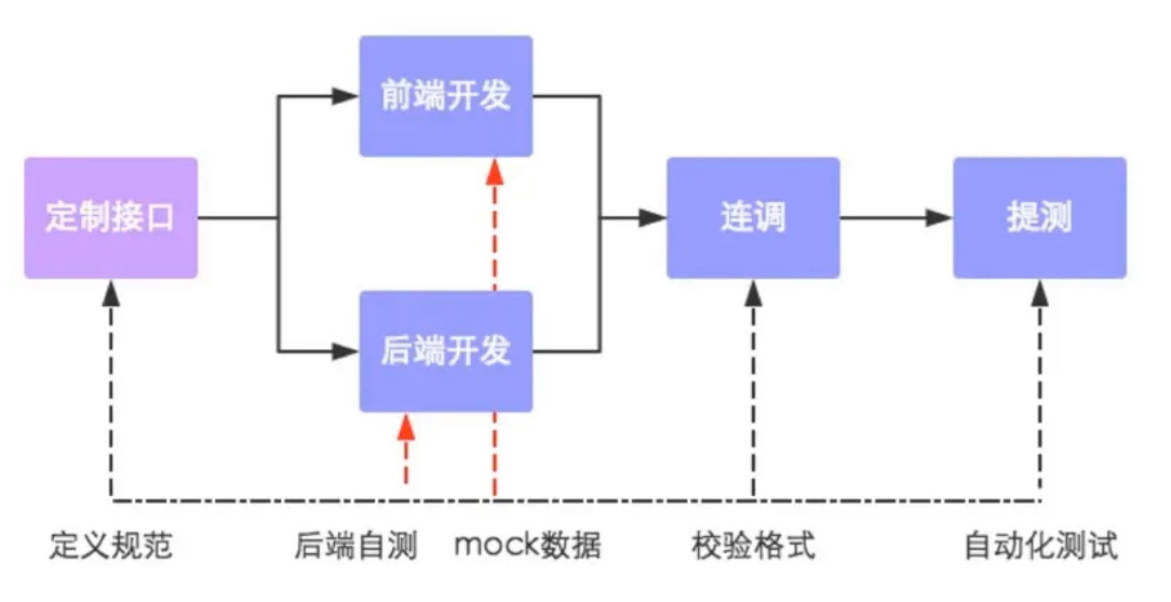

前后端分离开发流程

第一步:定义接口,确定接口的路径、请求方式、传入参数、返回参数。
第二步:前端开发人员和后端开发人员并行开发,同时,也可自测。
第三步:前后端人员进行连调测试。
第四步:提交给测试人员进行最终测试。
操作步骤

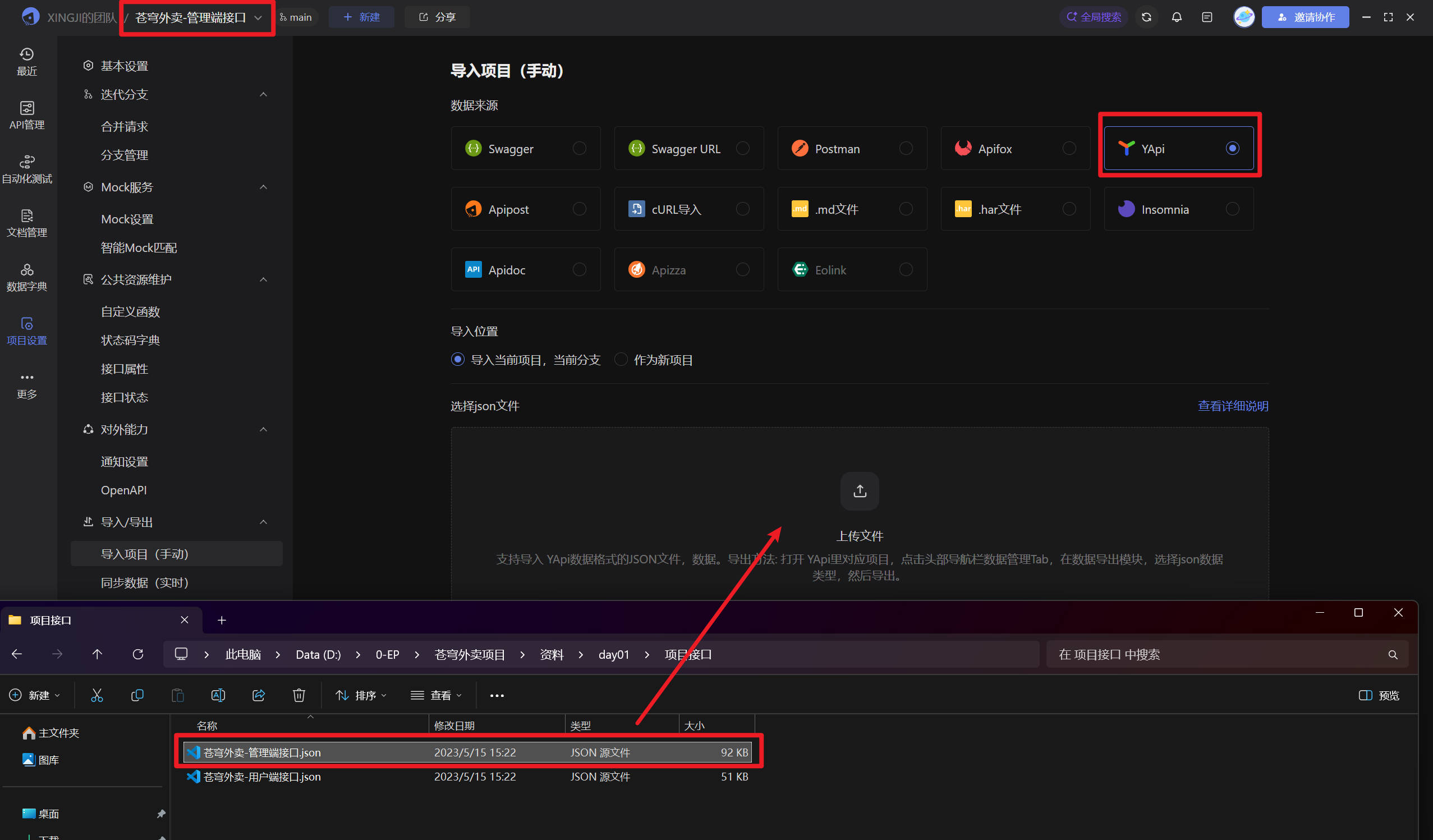

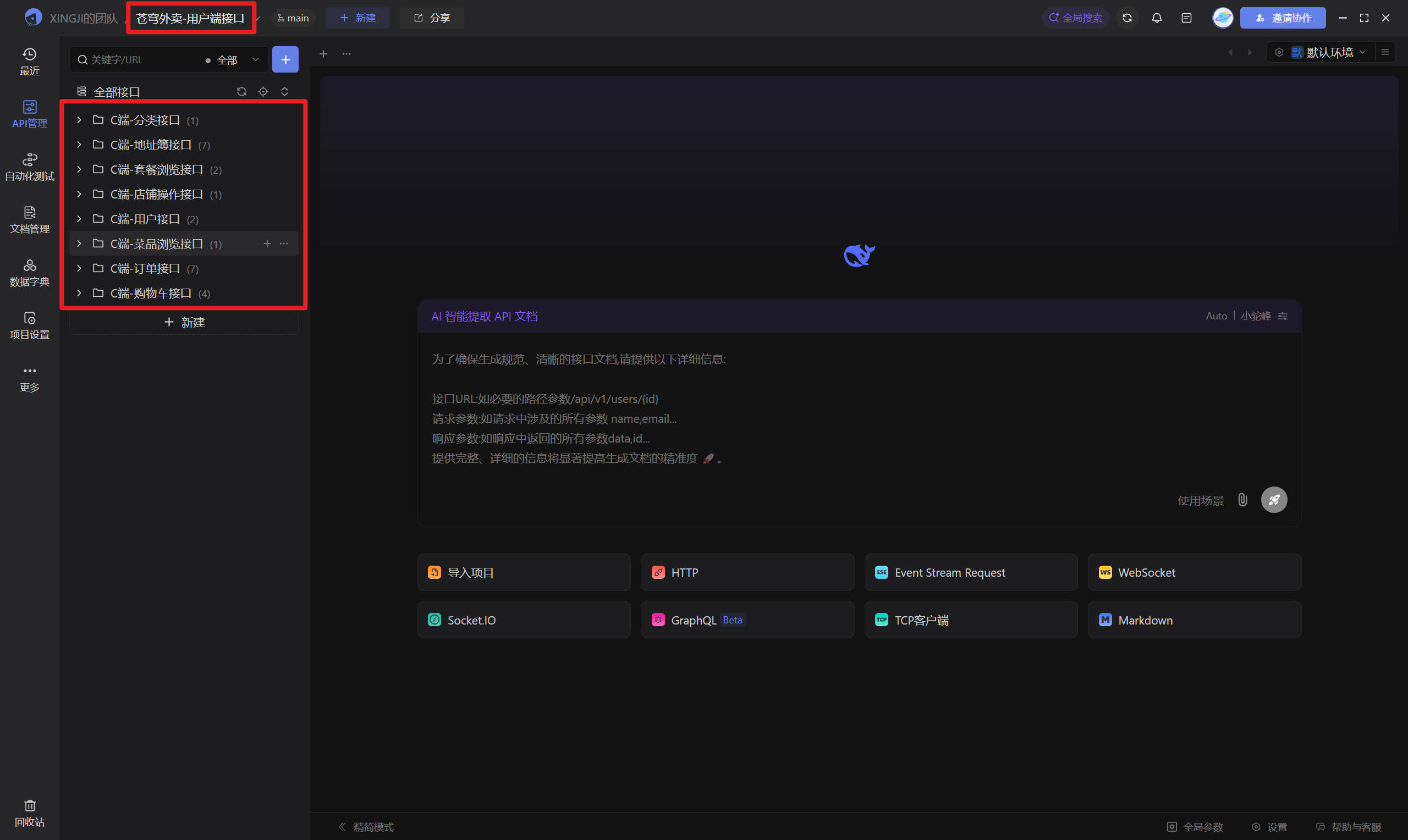

- 导入到
Apipost软件中

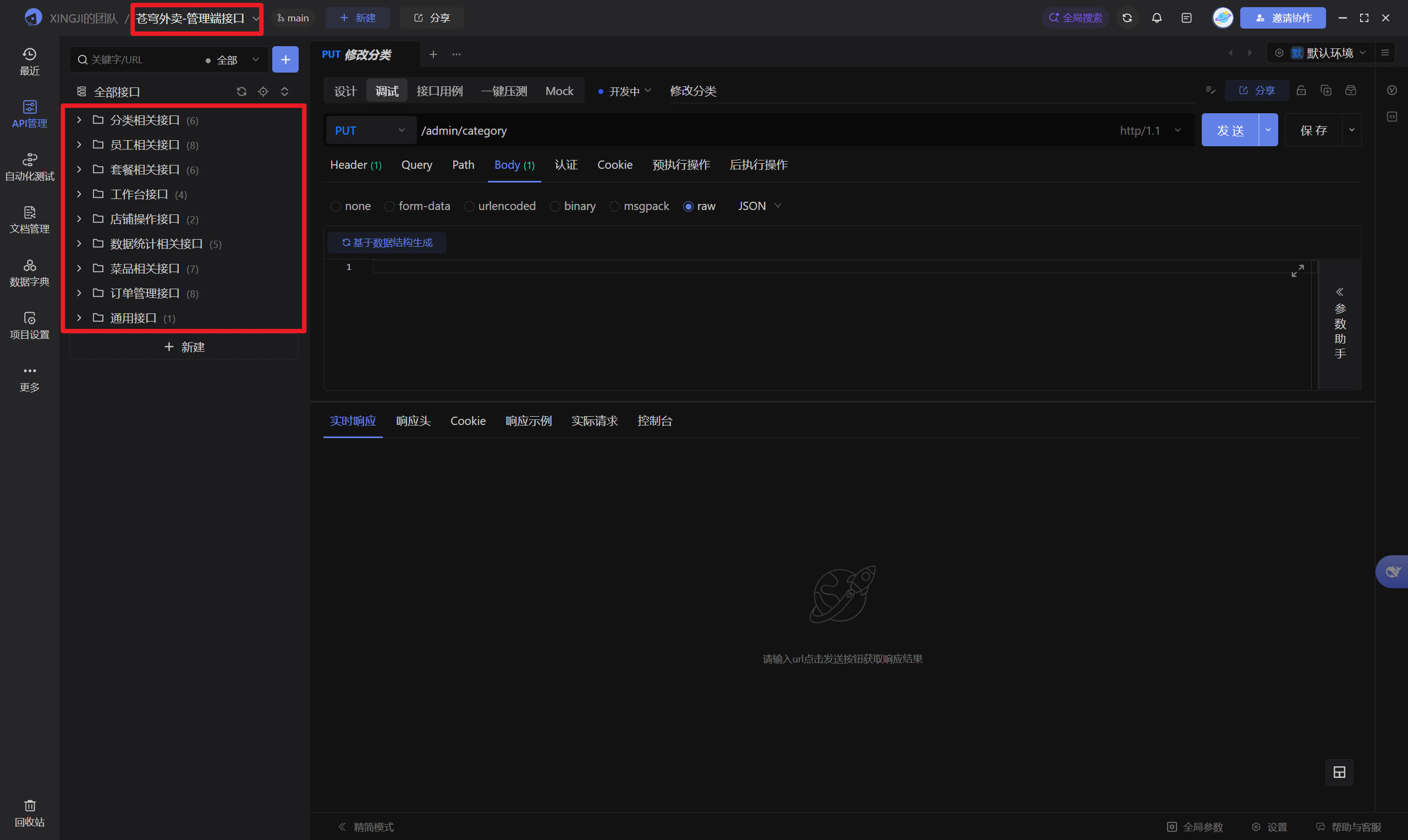

- 导入成功


提示

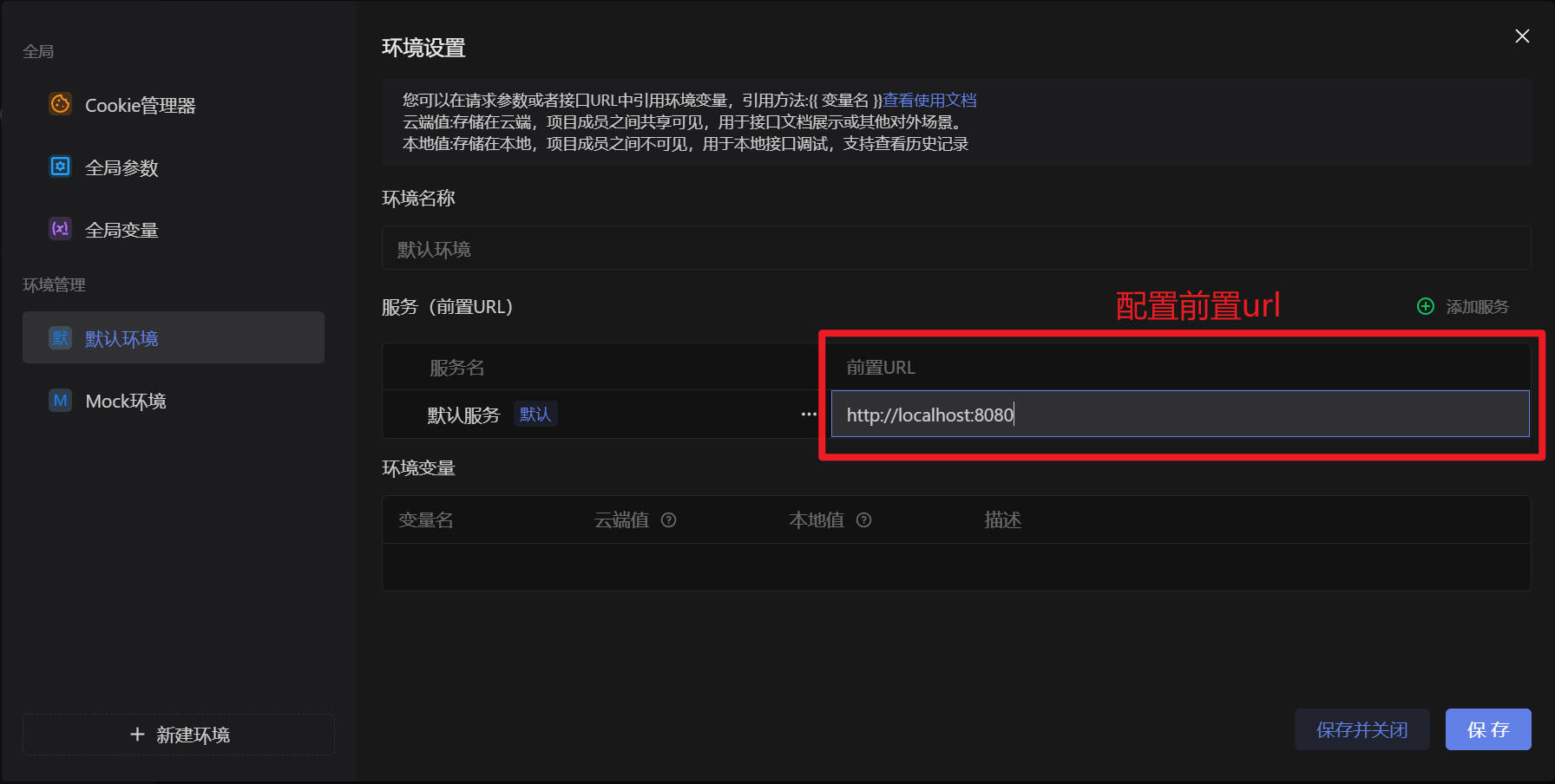

- 配置服务前置URL

Swagger

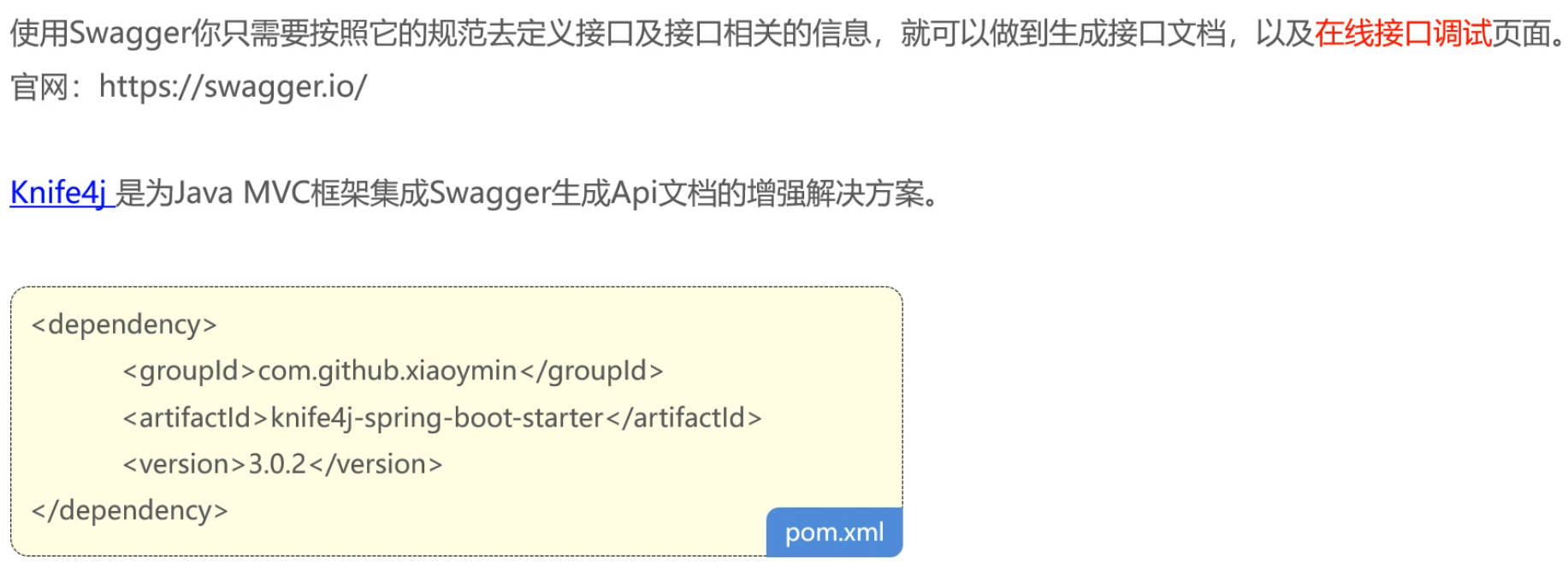

介绍

使用步骤
导入 knife4j 的maven坐标
- 在pom.xml中添加依赖
<dependency> <groupId>com.github.xiaoymin</groupId> <artifactId>knife4j-spring-boot-starter</artifactId> </dependency>在配置类中加入knife4j相关配置
- WebMvcConfiguration.java
/** * 通过knife4j生成接口文档 * @return */ @Bean public Docket docket() { ApiInfo apiInfo = new ApiInfoBuilder() .title("苍穹外卖项目接口文档") .version("2.0") .description("苍穹外卖项目接口文档") .build(); Docket docket = new Docket(DocumentationType.SWAGGER_2) .apiInfo(apiInfo) .select() .apis(RequestHandlerSelectors.basePackage("com.sky.controller")) .paths(PathSelectors.any()) .build(); return docket; }设置静态资源映射,否则接口文档页面无法访问
- WebMvcConfiguration.java
/** * 设置静态资源映射 * @param registry */ protected void addResourceHandlers(ResourceHandlerRegistry registry) { registry.addResourceHandler("/doc.html").addResourceLocations("classpath:/META-INF/resources/"); registry.addResourceHandler("/webjars/**").addResourceLocations("classpath:/META-INF/resources/webjars/"); }访问测试

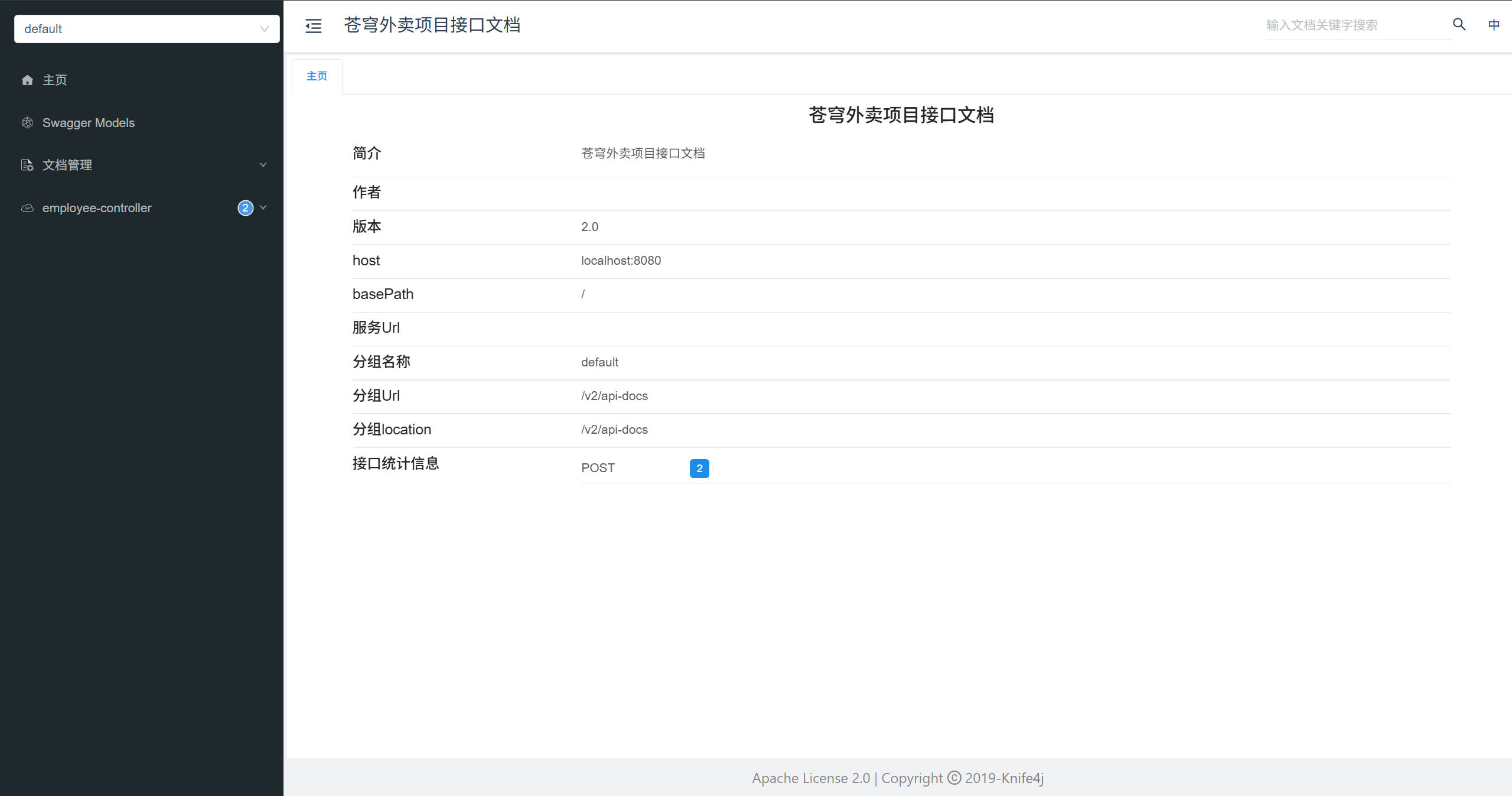

接口文档访问路径为 http://ip:port/doc.html ---> http://localhost:8080/doc.html

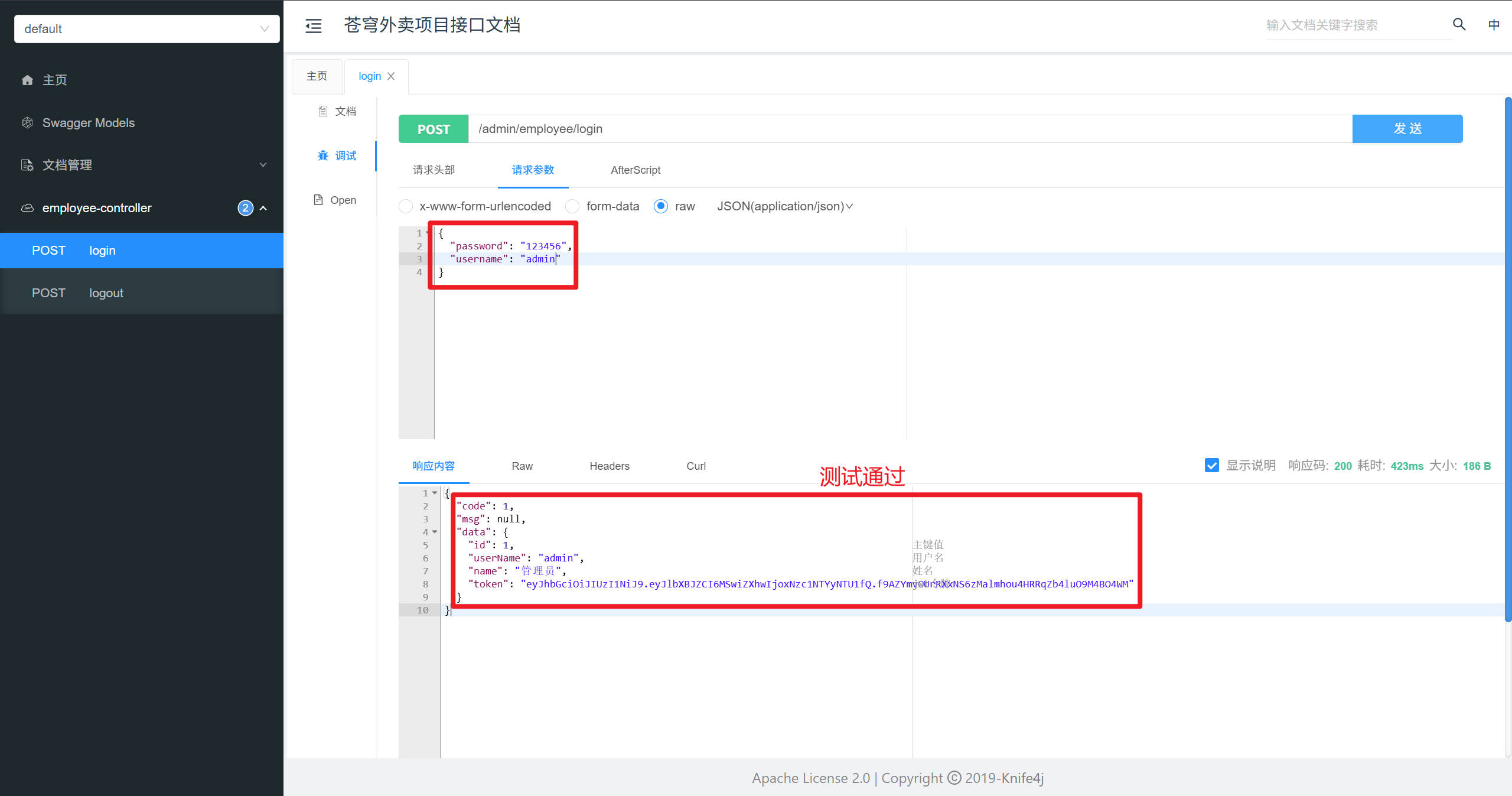

- 接口测试:测试登录功能

常用注解
通过注解可以控制生成的接口文档,使接口文档拥有更好的可读性,常用注解如下:
| 注解 | 说明 |
|---|---|
| @Api | 用在类上,例如Controller,表示对类的说明 |
| @ApiModel | 用在类上,例如entity、DTO、VO |
| @ApiModelProperty | 用在属性上,描述属性信息 |
| @ApiOperation | 用在方法上,例如Controller的方法,说明方法的用途、作用 |
接下来,使用上述注解,生成可读性更好的接口文档
在
sky-pojo模块中
- EmployeeLoginDTO.java
package com.sky.dto;
import io.swagger.annotations.ApiModel;
import io.swagger.annotations.ApiModelProperty;
import lombok.Data;
import java.io.Serializable;
@Data
@ApiModel(description = "员工登录时传递的数据模型")
public class EmployeeLoginDTO implements Serializable {
@ApiModelProperty("用户名")
private String username;
@ApiModelProperty("密码")
private String password;
}- EmployeeLoginVo.java
package com.sky.vo;
import io.swagger.annotations.ApiModel;
import io.swagger.annotations.ApiModelProperty;
import lombok.AllArgsConstructor;
import lombok.Builder;
import lombok.Data;
import lombok.NoArgsConstructor;
import java.io.Serializable;
@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
@ApiModel(description = "员工登录返回的数据格式")
public class EmployeeLoginVO implements Serializable {
@ApiModelProperty("主键值")
private Long id;
@ApiModelProperty("用户名")
private String userName;
@ApiModelProperty("姓名")
private String name;
@ApiModelProperty("jwt令牌")
private String token;
}在
sky-server模块中
- EmployeeController.java
package com.sky.controller.admin;
import com.sky.constant.JwtClaimsConstant;
import com.sky.dto.EmployeeLoginDTO;
import com.sky.entity.Employee;
import com.sky.properties.JwtProperties;
import com.sky.result.Result;
import com.sky.service.EmployeeService;
import com.sky.utils.JwtUtil;
import com.sky.vo.EmployeeLoginVO;
import io.swagger.annotations.Api;
import io.swagger.annotations.ApiOperation;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.PostMapping;
import org.springframework.web.bind.annotation.RequestBody;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import java.util.HashMap;
import java.util.Map;
/**
* 员工管理
*/
@RestController
@RequestMapping("/admin/employee")
@Slf4j
@Api(tags = "员工相关接口")
public class EmployeeController {
@Autowired
private EmployeeService employeeService;
@Autowired
private JwtProperties jwtProperties;
/**
* 登录
*
* @param employeeLoginDTO
* @return
*/
@PostMapping("/login")
@ApiOperation(value = "员工登录")
public Result<EmployeeLoginVO> login(@RequestBody EmployeeLoginDTO employeeLoginDTO) {
//..............
}
/**
* 退出
*
* @return
*/
@PostMapping("/logout")
@ApiOperation("员工退出")
public Result<String> logout() {
return Result.success();
}

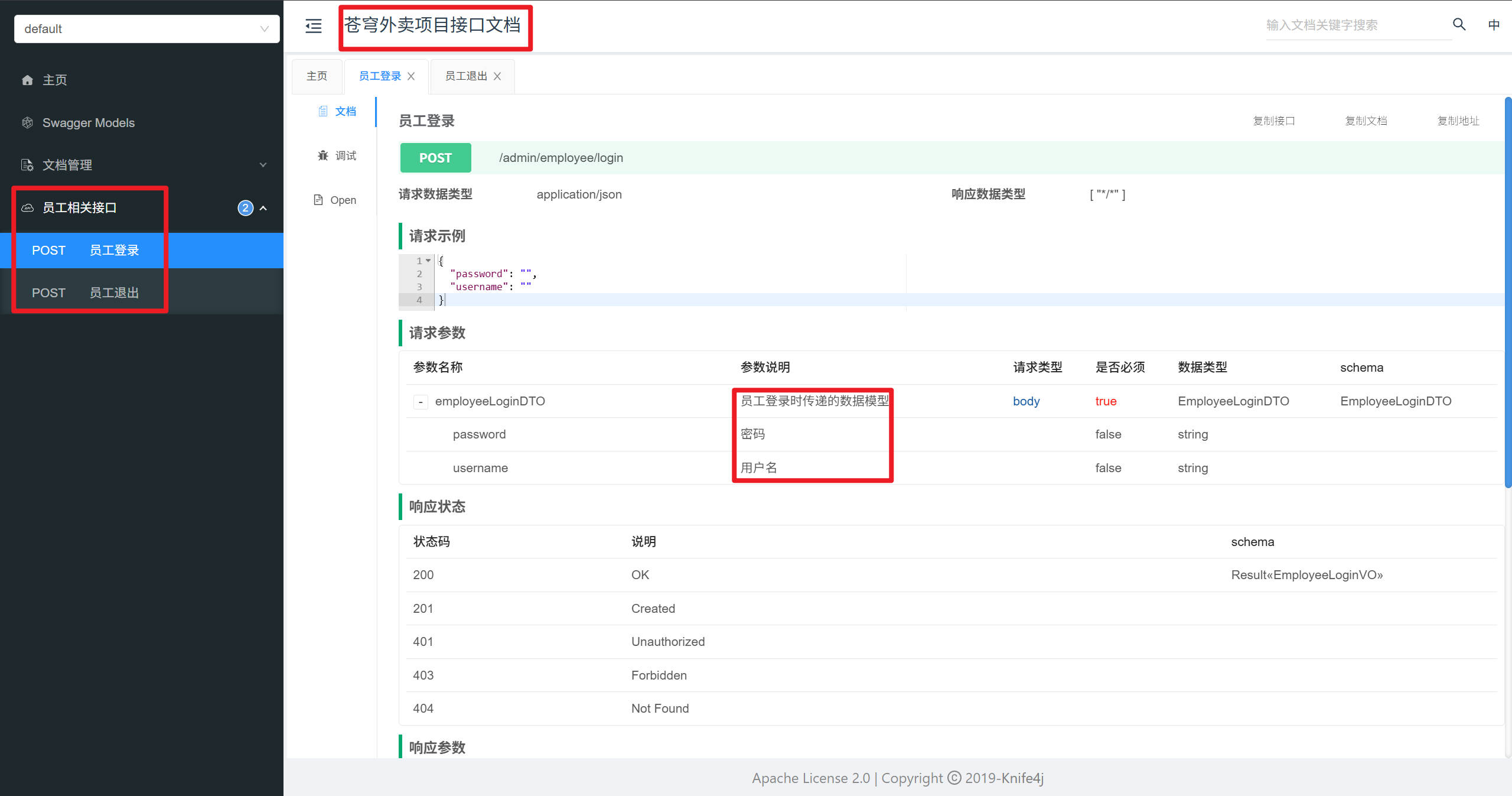

}启动服务:访问http://localhost:8080/doc.html
